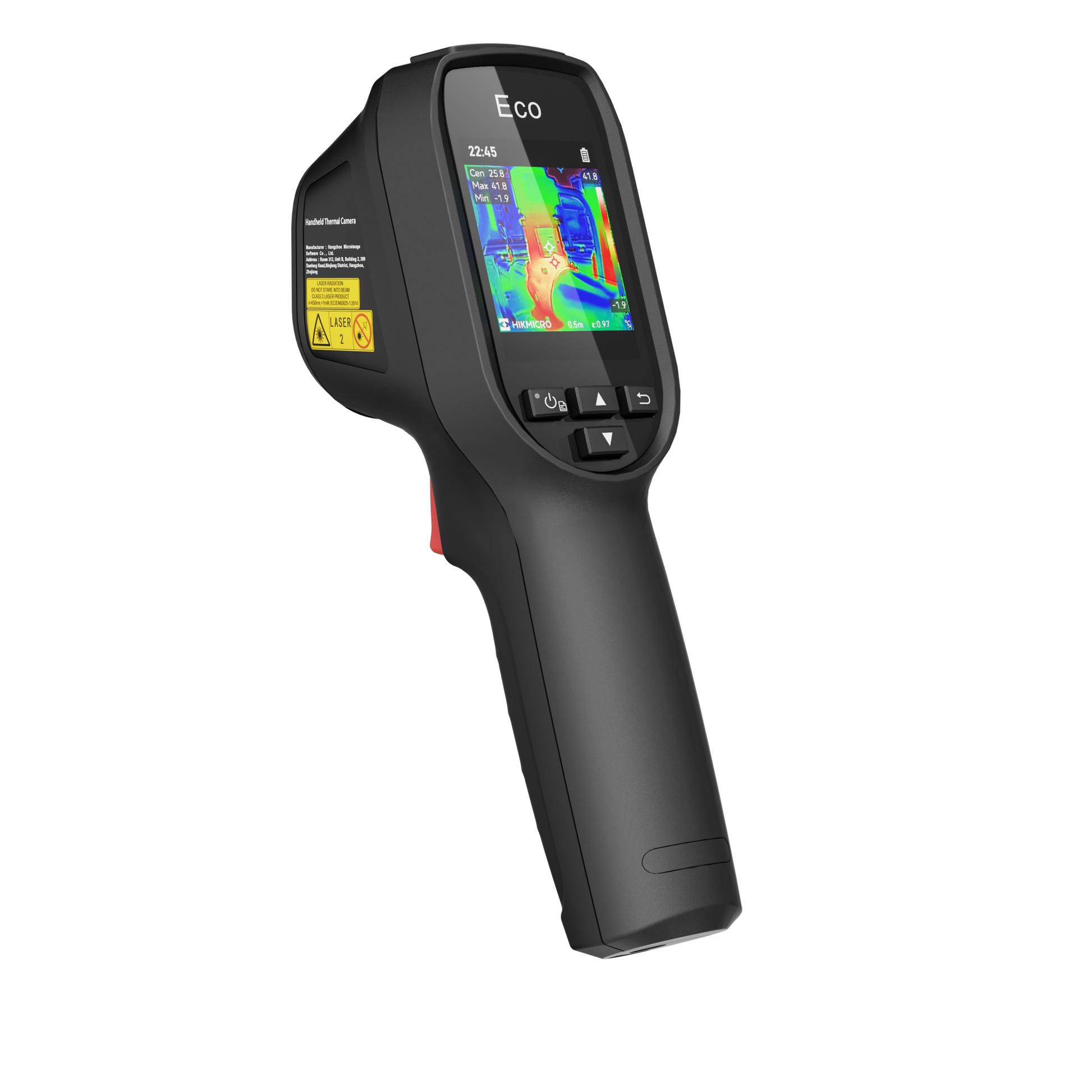

Eco-Serie Eco – Kompaktes Wärmebildmodul
Einführung
Die Eco-Serie ist ein kompaktes und effizientes Wärmebildmodul für allgemeine Temperaturmess- und Inspektionsaufgaben . Dank seines leichten Designs und der integrierten Messwerkzeuge bietet es zuverlässige Wärmebildleistung in einem tragbaren Format.
Hauptbeschreibung
Ausgestattet mit einem 96 × 96-Pixel-IR-Sensor und SuperIR bis zu 240 × 240 Pixeln liefert das Eco-Modul klare Wärmebilder für vielfältige Anwendungen. Sein Entfernungs-zu-Punkt-Verhältnis (D:S) von 112:1 gewährleistet präzise Temperaturmessungen auch aus der Ferne. Das Modul verfügt über eine thermische Empfindlichkeit (NETD) von < 50 mK , ein Sichtfeld von 50° × 50° und eine Brennweite von 1,35 mm . Fokussierfreier Betrieb und eine minimale Fokussierdistanz von 0,1 m ermöglichen komfortables, freihändiges Wärmebildsehen.

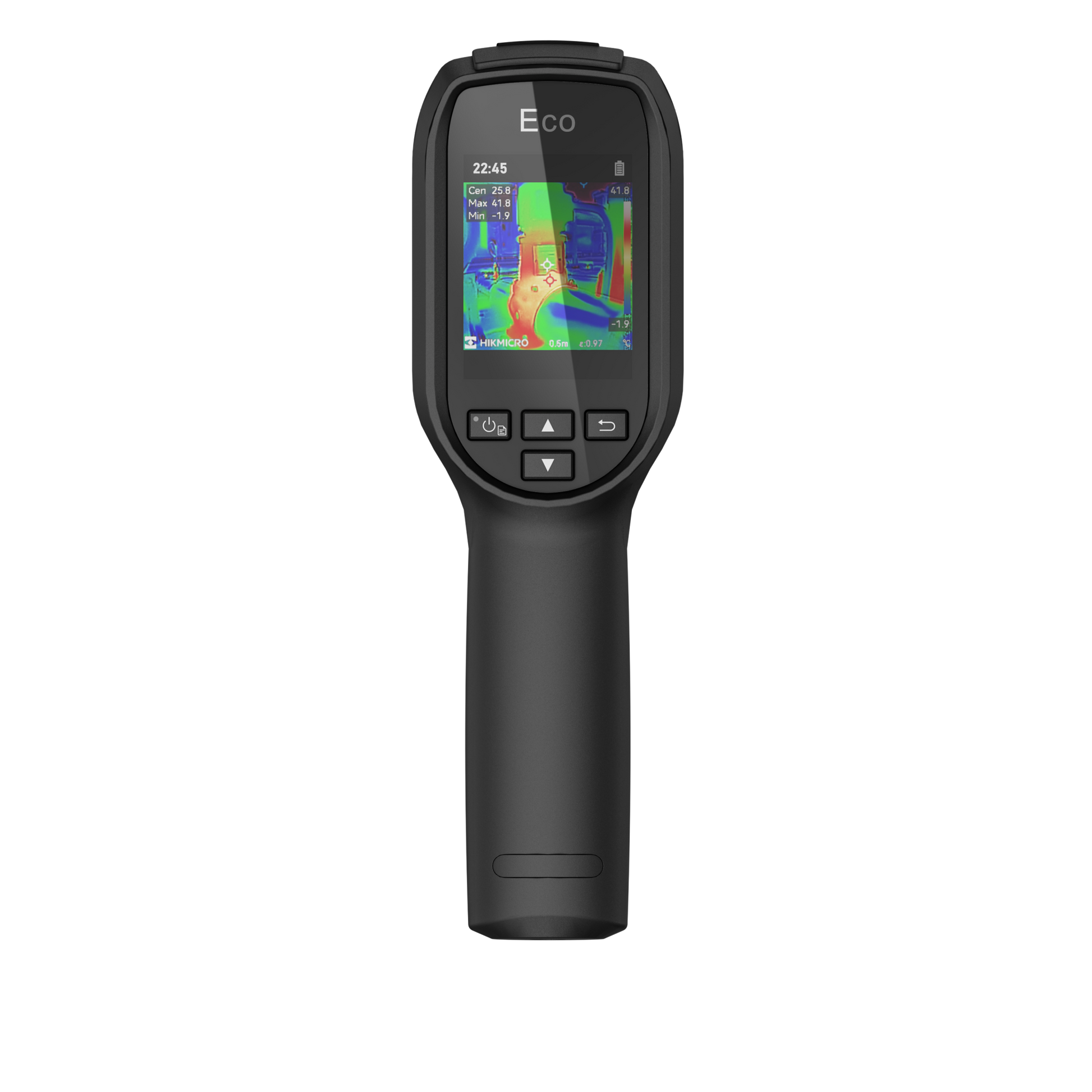

Das 2,4-Zoll-LCD-Display mit einer Auflösung von 240 × 320 Pixeln ermöglicht eine klare Darstellung des Wärmebildes. Das Modul bietet verschiedene Wärmebildmodi mit unterschiedlichen Farbpaletten, darunter Weißglühend, Schwarzglühend, Regenbogen, Eisen, Rotglühend und Fusion. Eine farbige Alarmanzeige am oberen Bildschirmrand sorgt für eine verbesserte Überwachung.
Die Temperaturmessung deckt einen Bereich von -20 °C bis 550 °C ab und erreicht eine maximale Genauigkeit von ±2 °C / ±2 % bei einer Umgebungstemperatur von 25 °C und Objekttemperaturen über 0 °C. Voreingestellte Messmodi sind „Mitte“, „Heißer Punkt“, „Kalter Punkt“ oder „Keine Messung“ mit automatischer Pegel- und Bereichsanpassung.

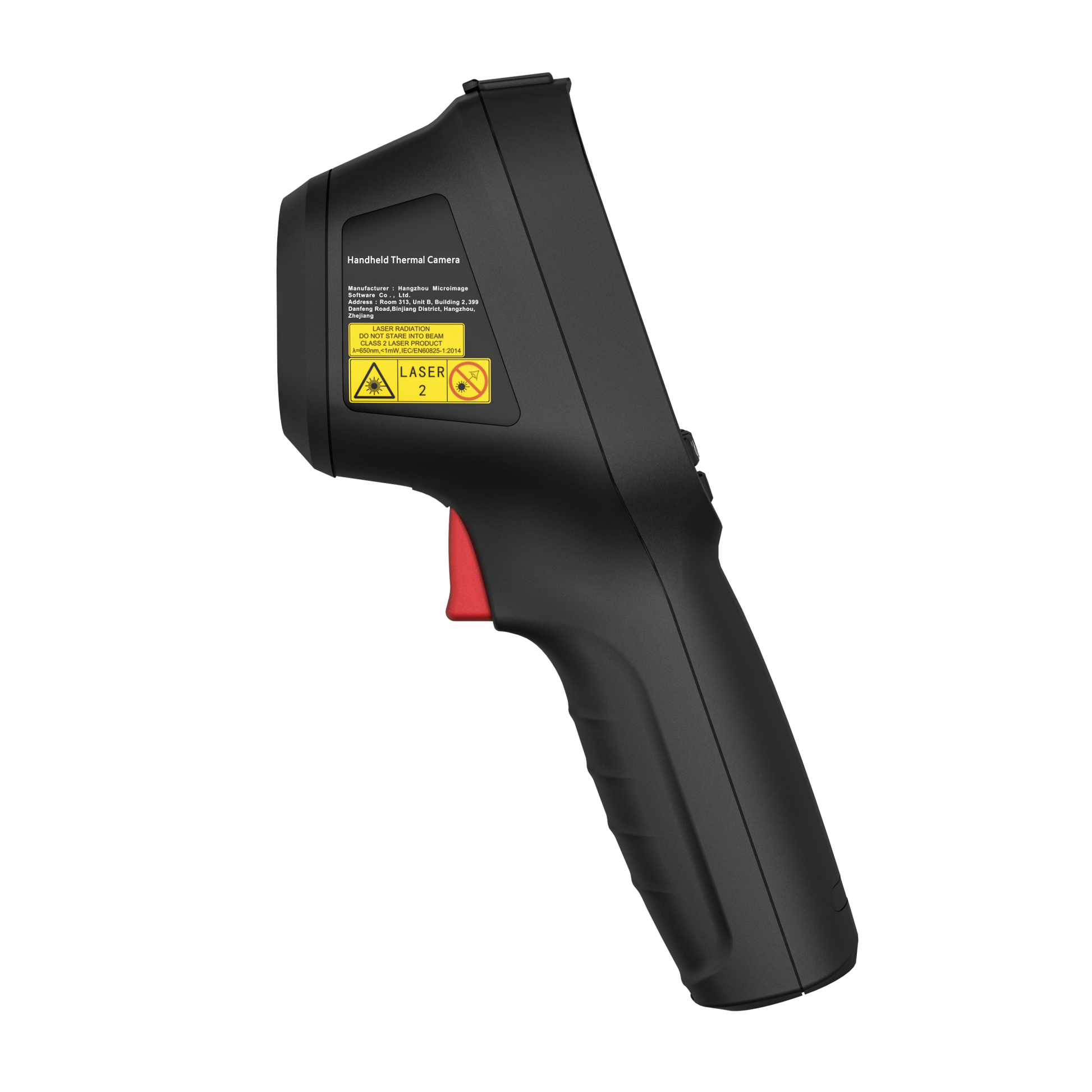

Mit 4 GB integriertem Flash-Speicher kann das Modul ca. 30.000 Bilder speichern. Die USB-Typ-C-Schnittstelle ermöglicht eine schnelle Datenübertragung, während ein Laser der Klasse 2 die Zielerfassung unterstützt. Der wiederaufladbare Lithium-Ionen-Akku bietet eine Betriebsdauer von bis zu 8 Stunden und ist in ca. 3 Stunden vollständig aufgeladen.

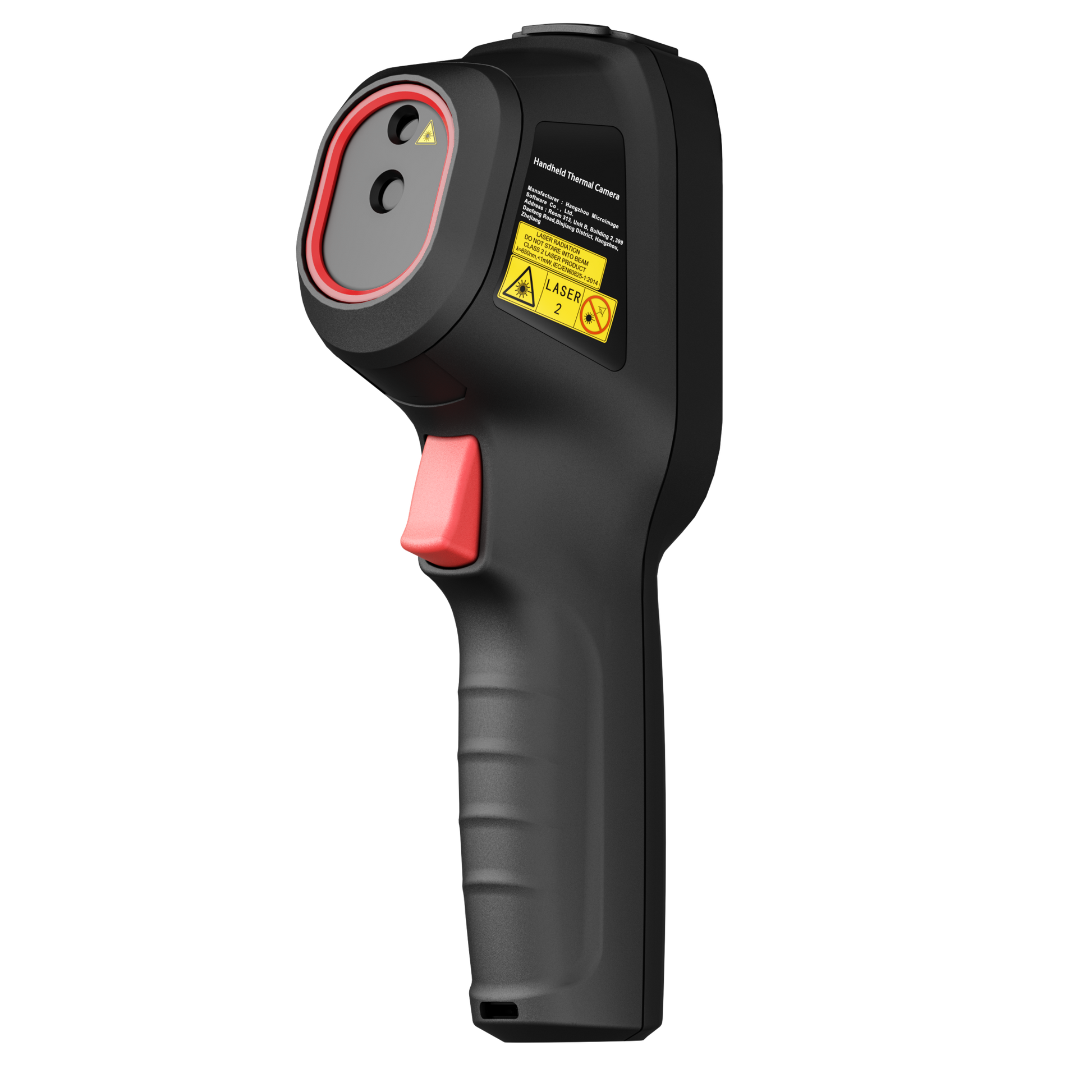

Die Eco-Serie wiegt 290 g und misst 196 × 117 × 59 mm . Sie ist tragbar und robust , bietet Schutzart IP54 und übersteht Stürze aus bis zu 2 m Höhe . Die Montage auf einem Stativ ist über das UNC ¼"-20- Gewinde möglich.
Technische Highlights
-
IR-Auflösung: 96 × 96 (SuperIR 240 × 240)
-
Verhältnis Entfernung zu Treffpunkt (D:S): 112:1
-
NETD: <50 mK (@25°C, F#=1,0)
-
Bildfrequenz: 25 Hz
-
Pixelabstand: 12 μm
-
Spektralbereich: 7,5 bis 14 μm
-
Brennweite: 1,35 mm
-
Blendenzahl: F1.0
-
Sichtfeld (FOV): 50° × 50°
-
IFOV (räumliche Auflösung): 8,89 mrad
-
Minimale Fokussierdistanz: 0,1 m (0,33 ft)
-
Fokusmodus: Fokusfrei
-
Display: 2,4-Zoll-LCD, 240 × 320 Pixel
-
Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisen, Rotglühend, Fusion
-
Temperaturbereich: -20 °C bis 550 °C (-4 °F bis 1022 °F)
-
Genauigkeit: ±2°C / ±2%
-
Messvoreinstellungen: Mitte, Hotspot, Coldspot, Keine
-
Speicher: 4 GB Flash (~30.000 Bilder)
-
Schnittstelle: USB Typ-C
-
Laser: Klasse 2
-
Akkutyp: Wiederaufladbarer Lithium-Ionen-Akku
-
Akkulaufzeit: ca. 8 Stunden
-
Akkuladezeit: ca. 3 Stunden
-
Schutzart: IP54
-
Falltesthöhe: 2 m (6,56 Fuß)
-
Betriebstemperatur: -10 °C bis 50 °C (14 °F bis 122 °F)
-
Lagertemperatur: -40 °C bis 70 °C (-40 °F bis 158 °F)
-
Relative Luftfeuchtigkeit: <95%, nicht kondensierend
-
Gewicht: 290 g (0,64 lb)
-
Abmessungen: 196 × 117 × 59 mm (7,7” × 4,6” × 2,3”)
-
Stativbefestigung: UNC ¼”-20
Schlussbemerkung
Das Eco-Modul der Eco-Serie vereint Präzision, Tragbarkeit und Benutzerfreundlichkeit und ist damit die ideale Lösung für Profis und Hobbyisten, die zuverlässige Wärmebildtechnik in einem kompakten Paket benötigen.
