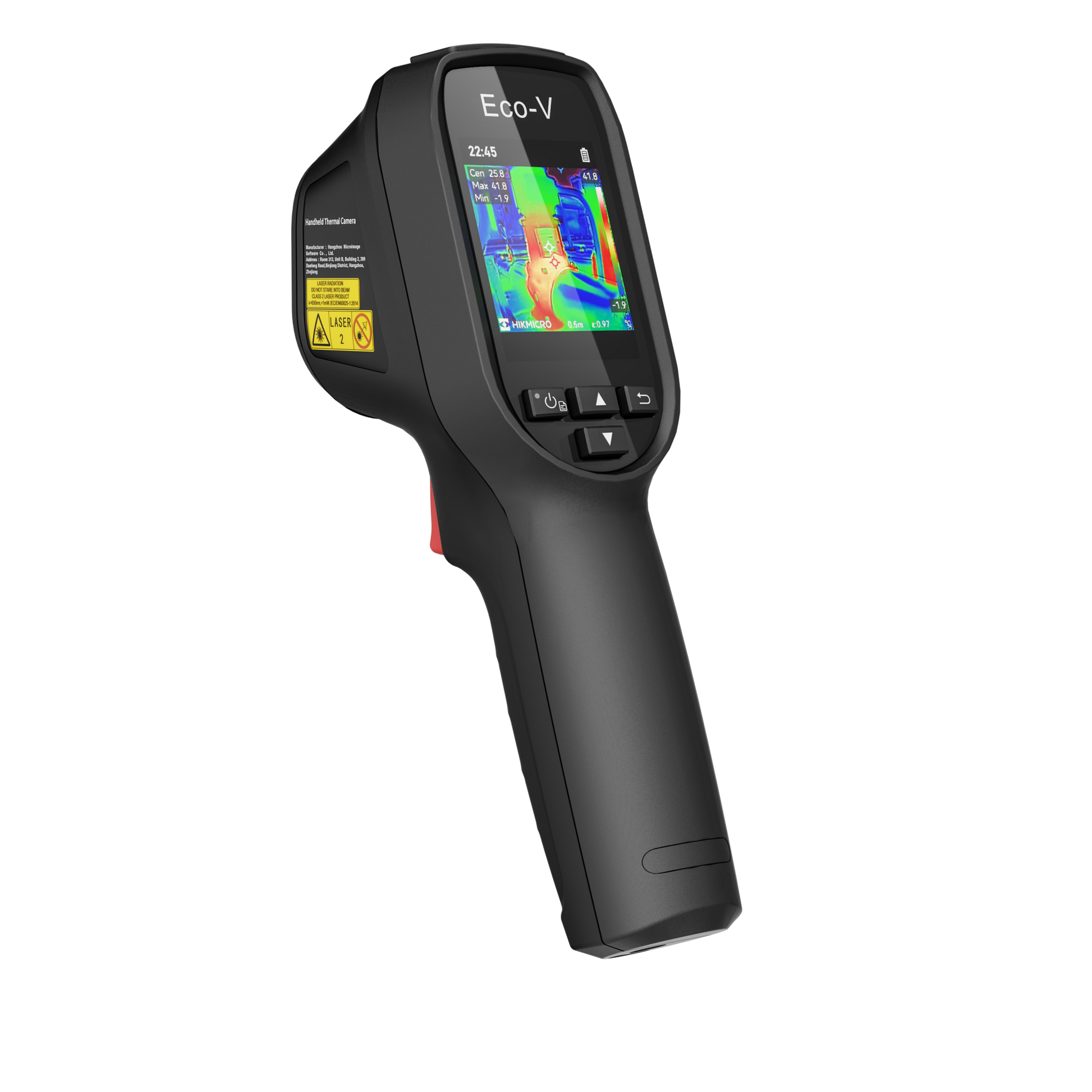

Eco-Serie Eco-V – Kompaktes Wärmebildmodul mit visuellen und Fusionsmodi
Einführung
Das Eco-V der Eco-Serie ist ein kompaktes Wärmebildmodul für vielseitige Temperaturmess- und Inspektionsaufgaben mit thermischen und visuellen Bildgebungsfunktionen . Dank seines leichten Designs und der integrierten Messwerkzeuge eignet es sich ideal für mobile und zuverlässige Wärmebildinspektionen .
Hauptbeschreibung
Das Eco-V-Modul verfügt über einen Infrarotsensor mit 96 × 96 Pixeln Auflösung und SuperIR mit bis zu 240 × 240 Pixeln für klare Wärmebilder . Dank eines Entfernungs-zu-Punkt-Verhältnisses (D:S) von 112:1 sind präzise Temperaturmessungen aus der Ferne möglich. Die thermische Empfindlichkeit (NETD) beträgt < 50 mK , das Sichtfeld 50° × 50° und die Brennweite 1,35 mm . Das Modul ist fokussierfrei und hat eine minimale Fokussierdistanz von 0,1 m .

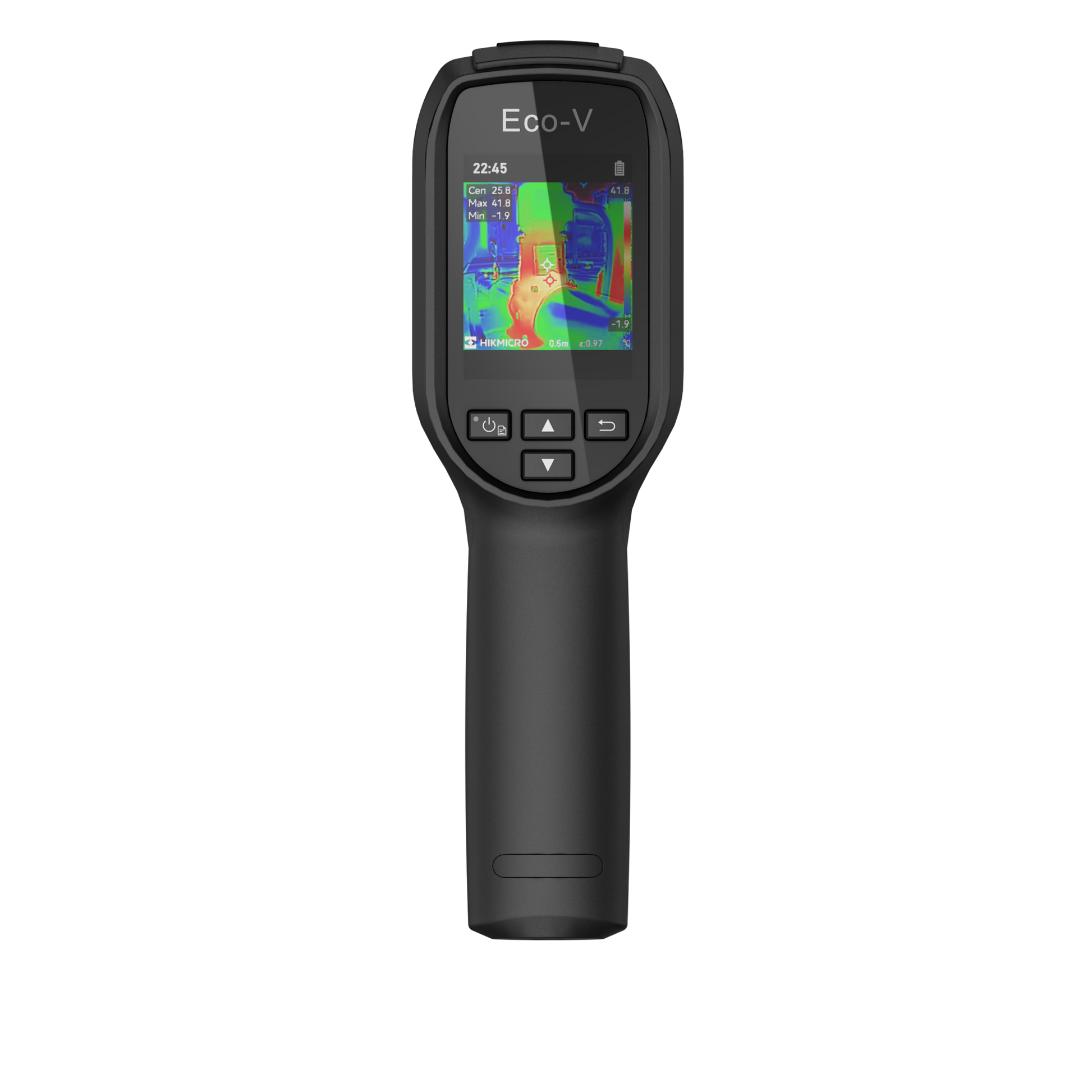

Das 2,4-Zoll-LCD-Display (240 × 320 Pixel) ermöglicht eine klare Bilddarstellung in den Modi „Wärmebild“, „Sichtbild“ und „Fusion“ . Es stehen verschiedene Farbpaletten zur Verfügung, darunter „Weiß heiß“, „Schwarz heiß“, „Regenbogen“, „Eisen“, „Rot heiß“ und „Fusion“, mit einer farbigen Alarmanzeige für eine verbesserte Überwachung. Das Modul verfügt außerdem über eine Kamera mit einer Auflösung von 640 × 480 Pixeln , die eine kombinierte thermisch-visuelle Analyse ermöglicht.
Die Temperaturmessung deckt einen Bereich von -20 °C bis 550 °C ab und bietet eine maximale Genauigkeit von ±2 °C / ±2 % bei Umgebungstemperaturen von 25 °C und Objekttemperaturen über 0 °C. Voreingestellte Messmodi sind Mitte, Hotspot und Coldspot , mit automatischer oder manueller Pegel- und Spannenanpassung .

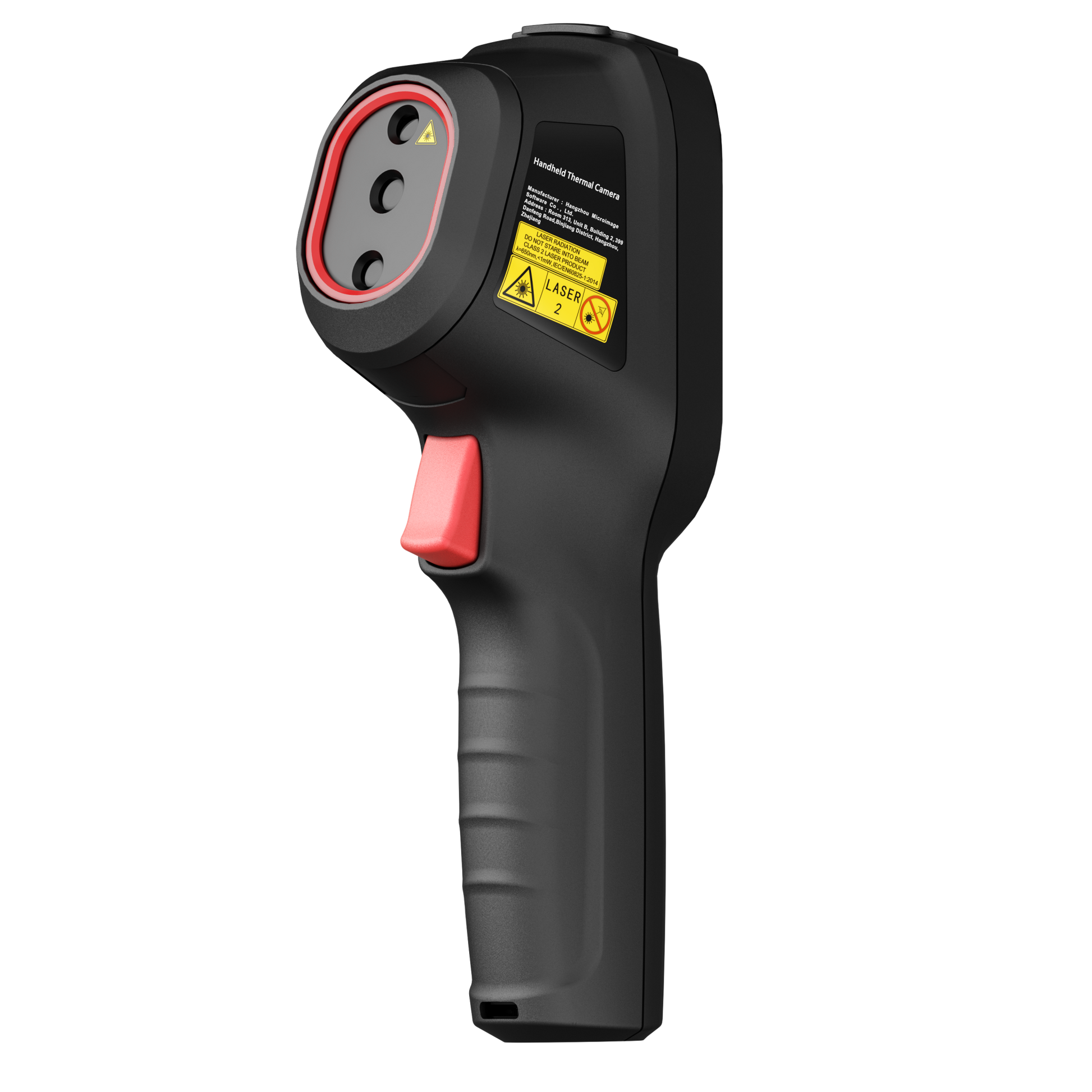

Das Modul verfügt über 4 GB internen Flash-Speicher , der Platz für ca. 30.000 Bilder bietet. Die USB-Typ-C-Schnittstelle ermöglicht eine schnelle Datenübertragung, und ein Laser der Klasse 2 unterstützt die Zielerfassung. Der wiederaufladbare Lithium-Ionen-Akku bietet eine Betriebsdauer von bis zu 8 Stunden und ist in ca. 3 Stunden vollständig aufgeladen.
Mit einem Gewicht von 290 g und Abmessungen von 196 × 117 × 59 mm ist die Eco-V robust und tragbar , nach IP54 geschützt und übersteht Stürze aus bis zu 2 m Höhe . Sie unterstützt außerdem die Stativmontage über ein UNC ¼"-20-Gewinde .
Technische Highlights
-
IR-Auflösung: 96 × 96 (SuperIR 240 × 240)
-
Verhältnis Entfernung zu Treffpunkt (D:S): 112:1
-
NETD: <50 mK (@25°C, F#=1,0)
-
Bildfrequenz: 25 Hz
-
Pixelabstand: 12 μm
-
Spektralbereich: 7,5 bis 14 μm
-
Brennweite: 1,35 mm
-
Blendenzahl: F1.0
-
Sichtfeld (FOV): 50° × 50°
-
IFOV (räumliche Auflösung): 8,89 mrad
-
Minimale Fokussierdistanz: 0,1 m (0,33 ft)
-
Fokusmodus: Fokusfrei
-
Display: 2,4-Zoll-LCD, 240 × 320 Pixel
-
Bildmodi: Wärmebild / Sichtbar / Fusion
-
Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisen, Rotglühend, Fusion
-
Visuelle Kamera: 640 × 480 Pixel
-
Temperaturbereich: -20 °C bis 550 °C (-4 °F bis 1022 °F)
-
Genauigkeit: ±2°C / ±2%
-
Messvoreinstellungen: Mitte, Hotspot, Coldspot
-
Pegel-/Spannweitenmodus: Manuell / Automatisch
-
Speicher: 4 GB Flash (~30.000 Bilder)
-
Schnittstelle: USB Typ-C
-
Laser: Klasse 2
-
Akkutyp: Wiederaufladbarer Lithium-Ionen-Akku
-
Akkulaufzeit: ca. 8 Stunden
-
Akkuladezeit: ca. 3 Stunden
-
Schutzart: IP54
-
Falltesthöhe: 2 m (6,56 Fuß)
-
Betriebstemperatur: -10 °C bis 50 °C (14 °F bis 122 °F)
-
Lagertemperatur: -40 °C bis 70 °C (-40 °F bis 158 °F)
-
Relative Luftfeuchtigkeit: <95%, nicht kondensierend
-
Gewicht: 290 g (0,64 lb)
-
Abmessungen: 196 × 117 × 59 mm (7,7” × 4,6” × 2,3”)
-
Stativbefestigung: UNC ¼”-20
Schlussbemerkung
Das Eco Series Eco-V ist ein vielseitiges, tragbares und präzises Wärmebildmodul , das thermische und visuelle Bildgebungsfunktionen mit einer robusten Bauweise kombiniert und sich daher ideal für Inspektionen im Außendienst, Wartungs- und Überwachungsaufgaben eignet.
