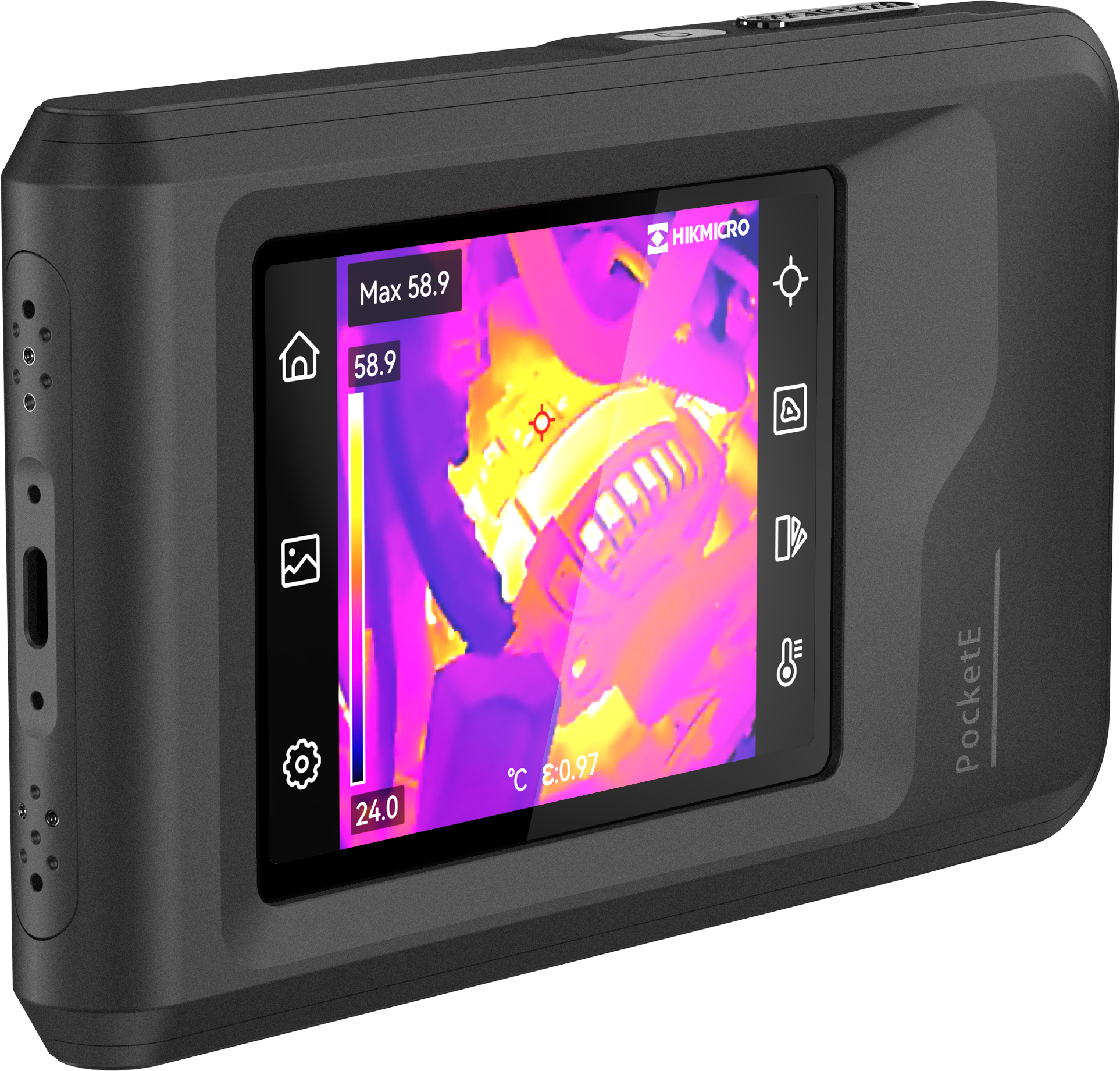

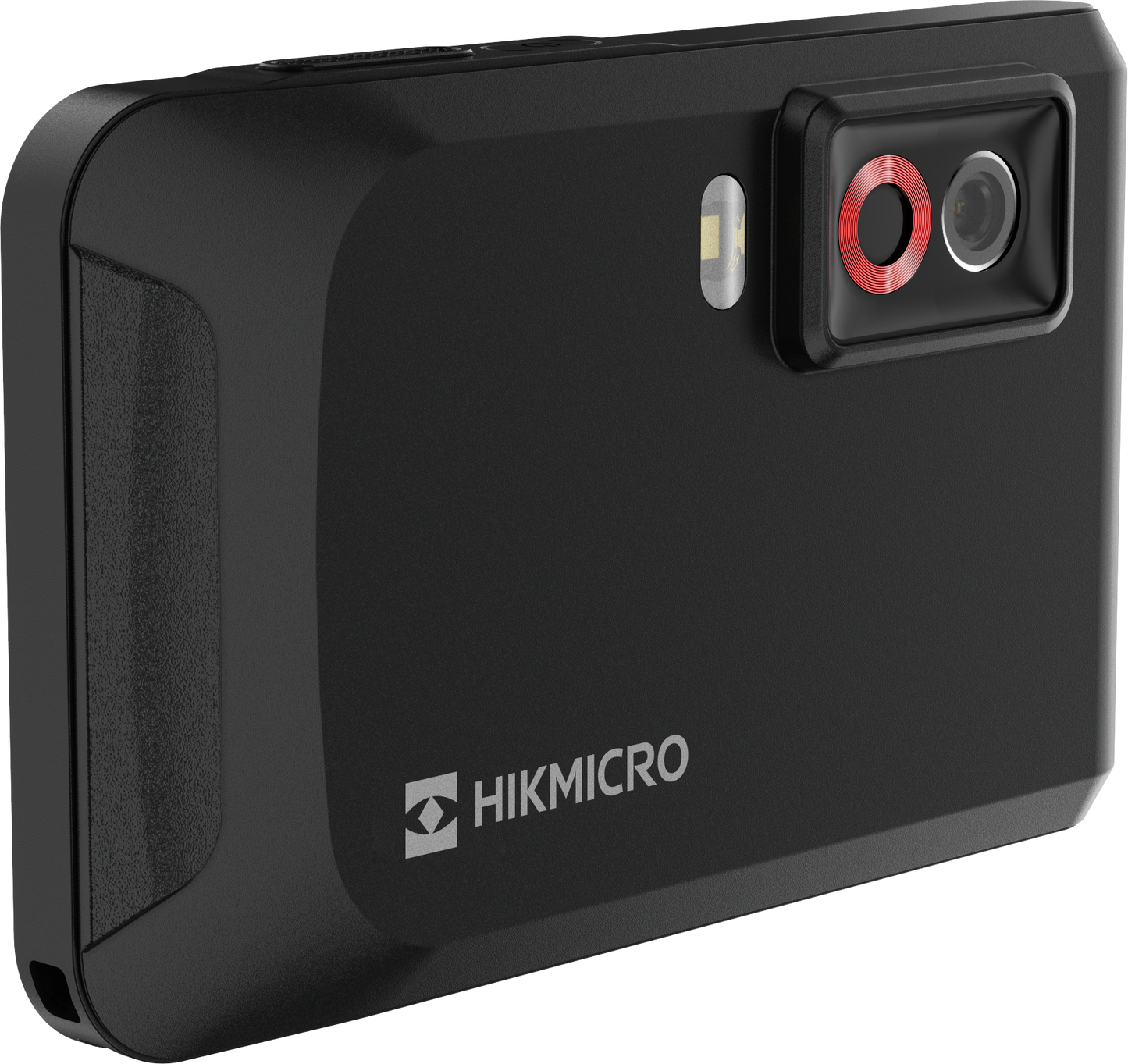

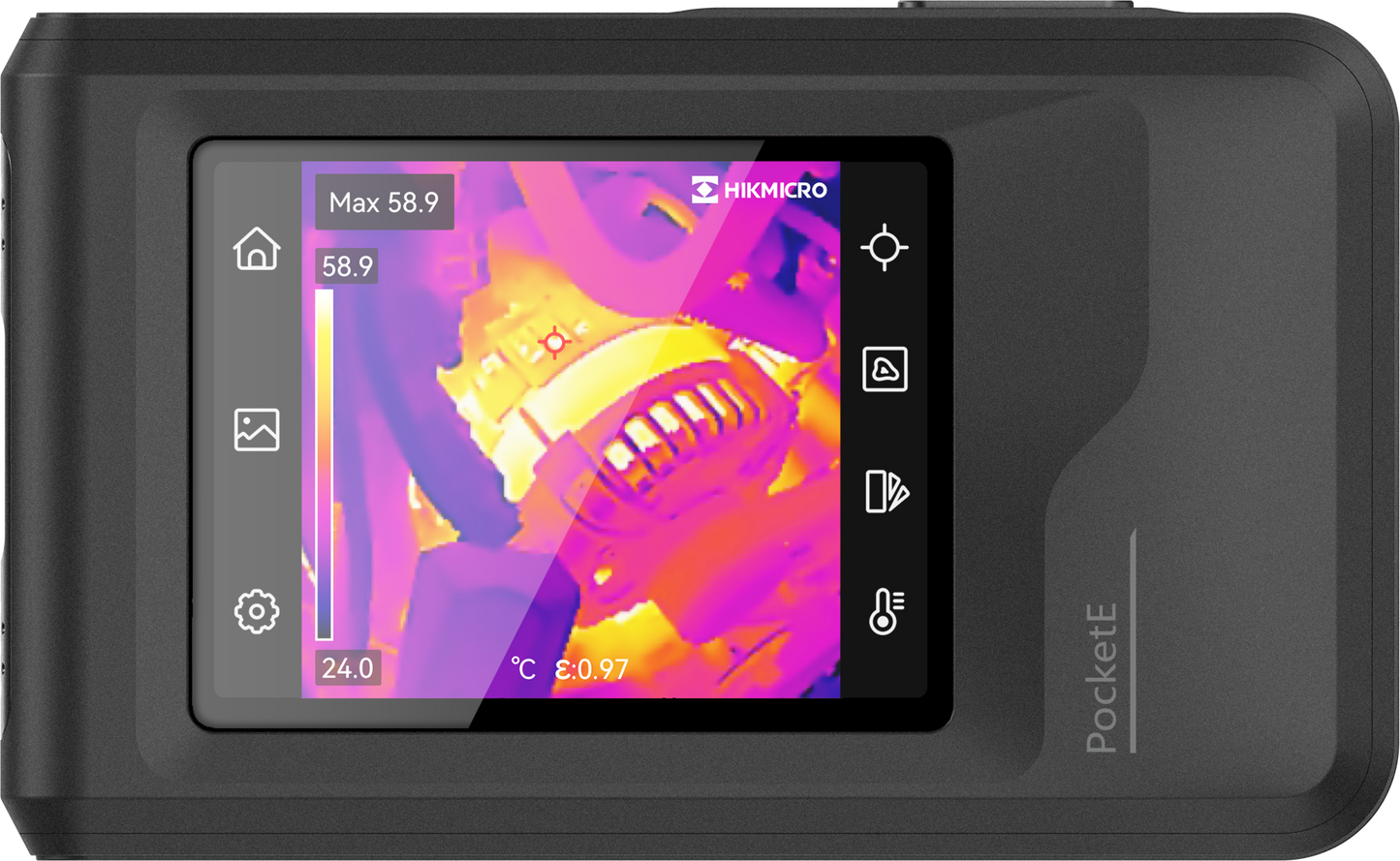

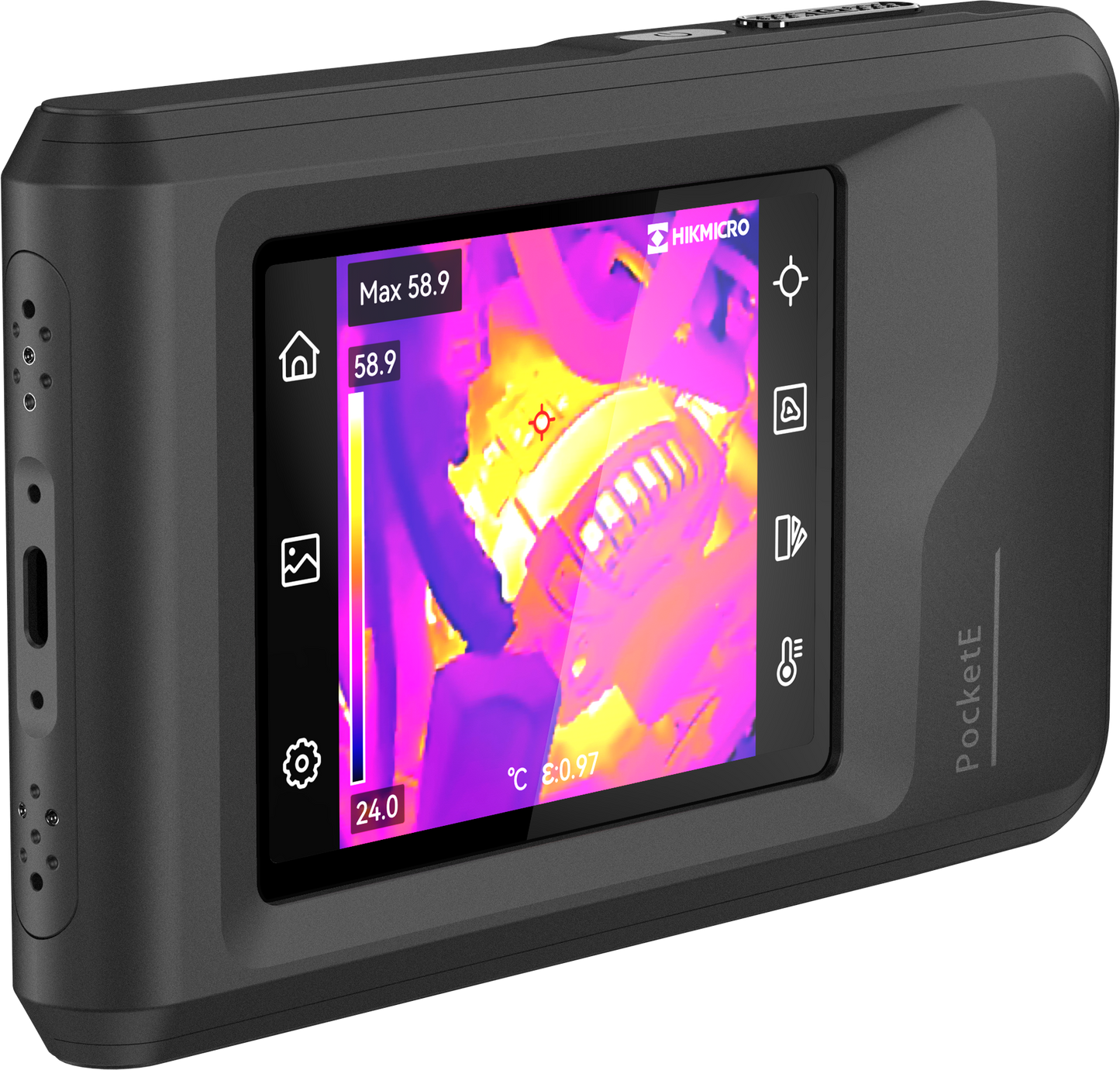

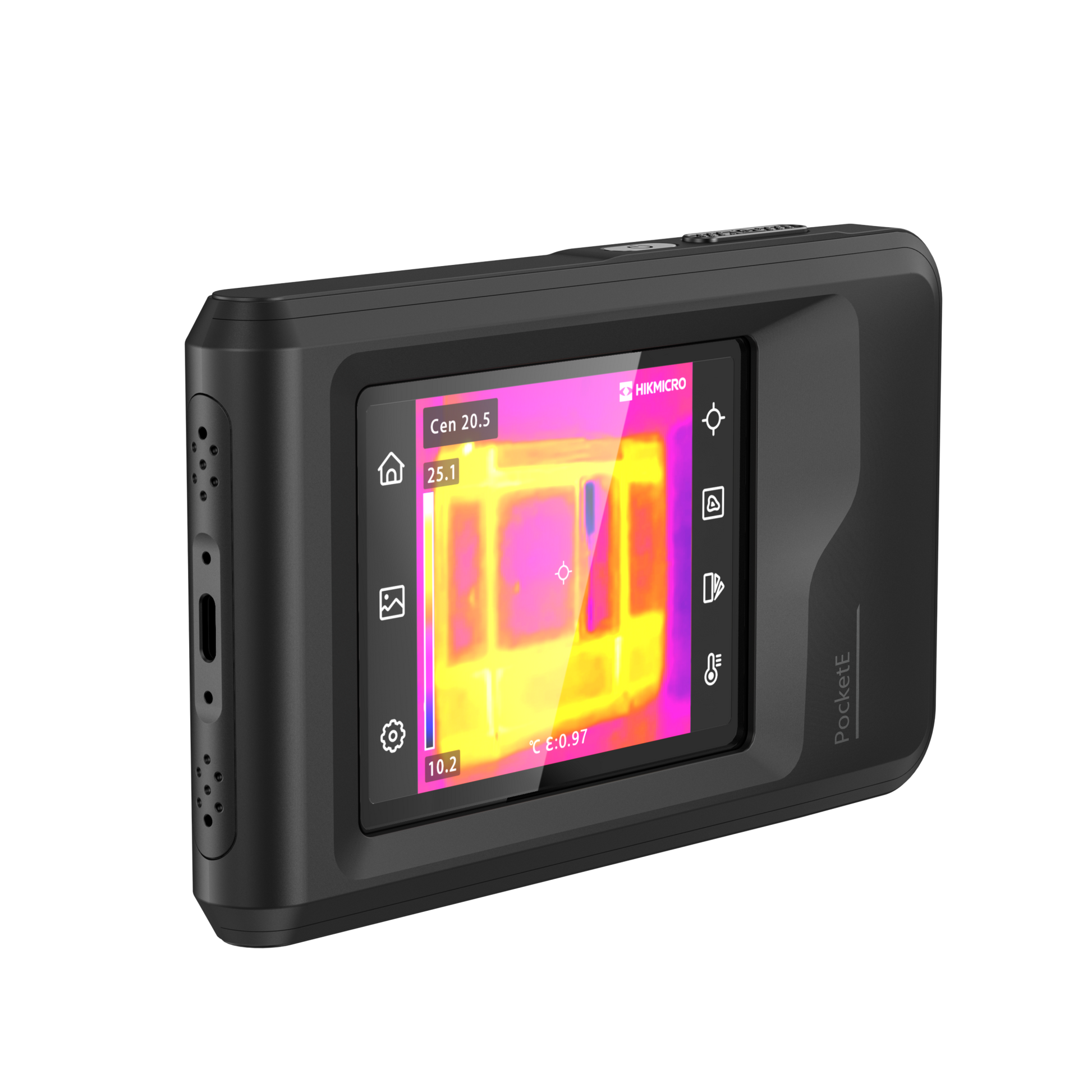

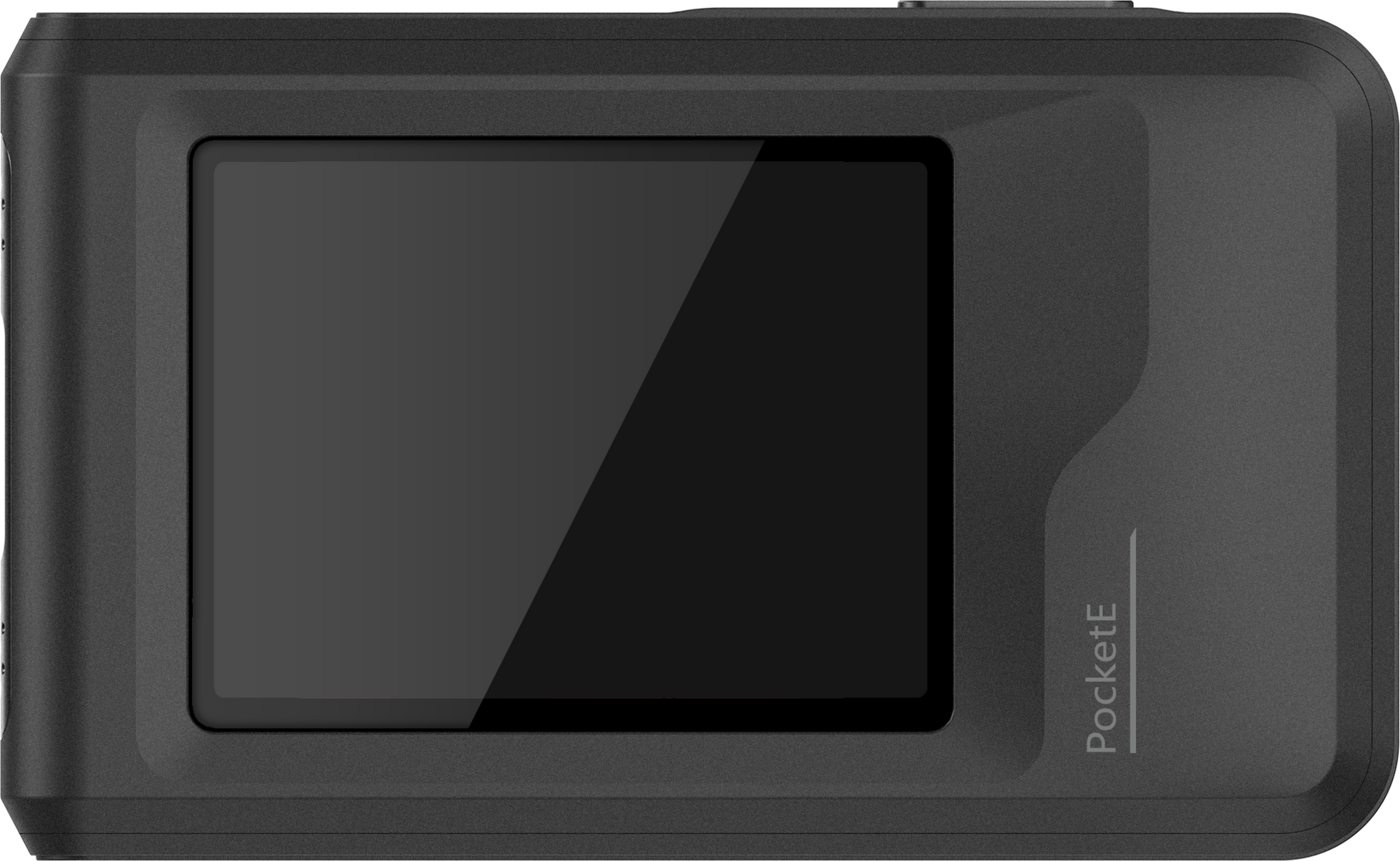

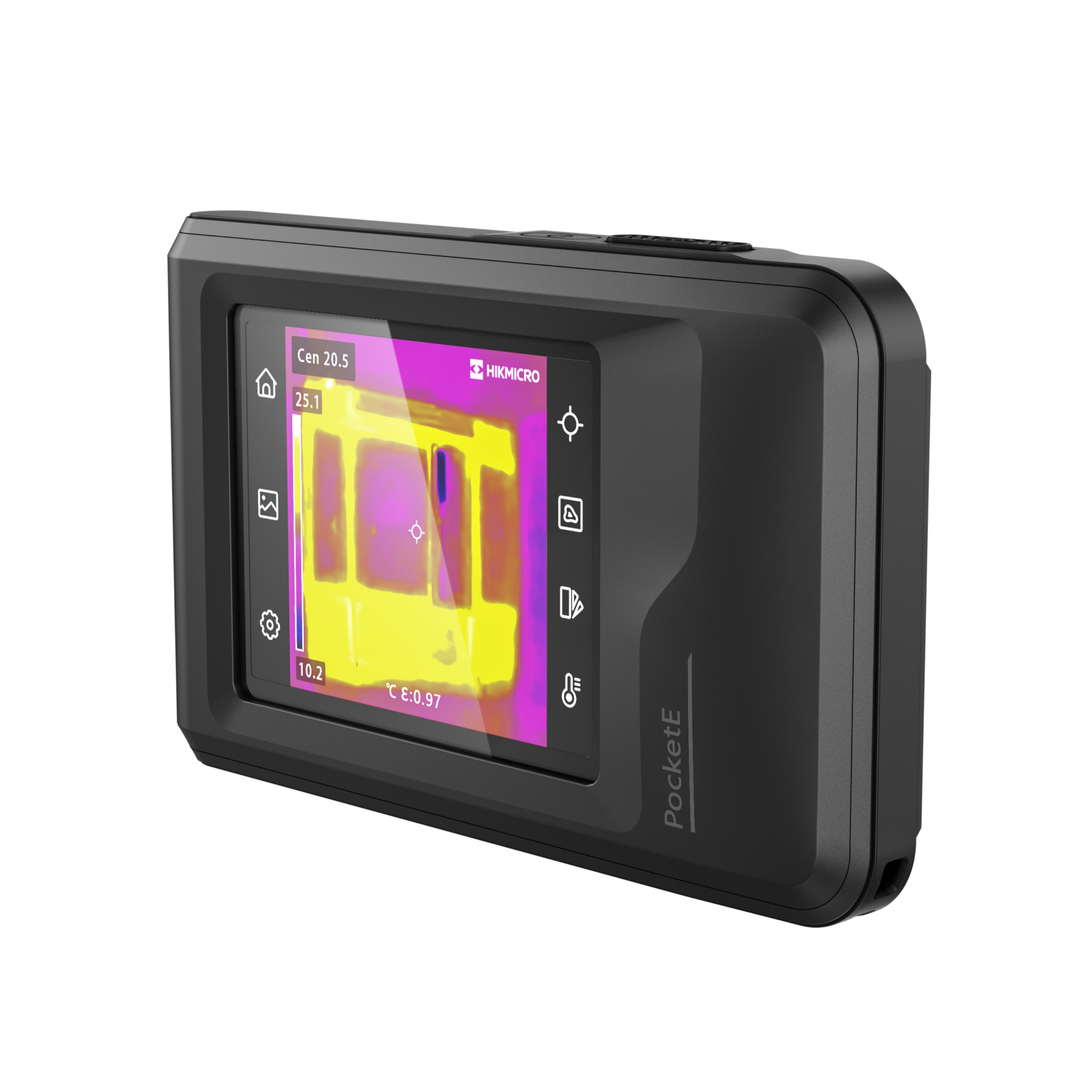

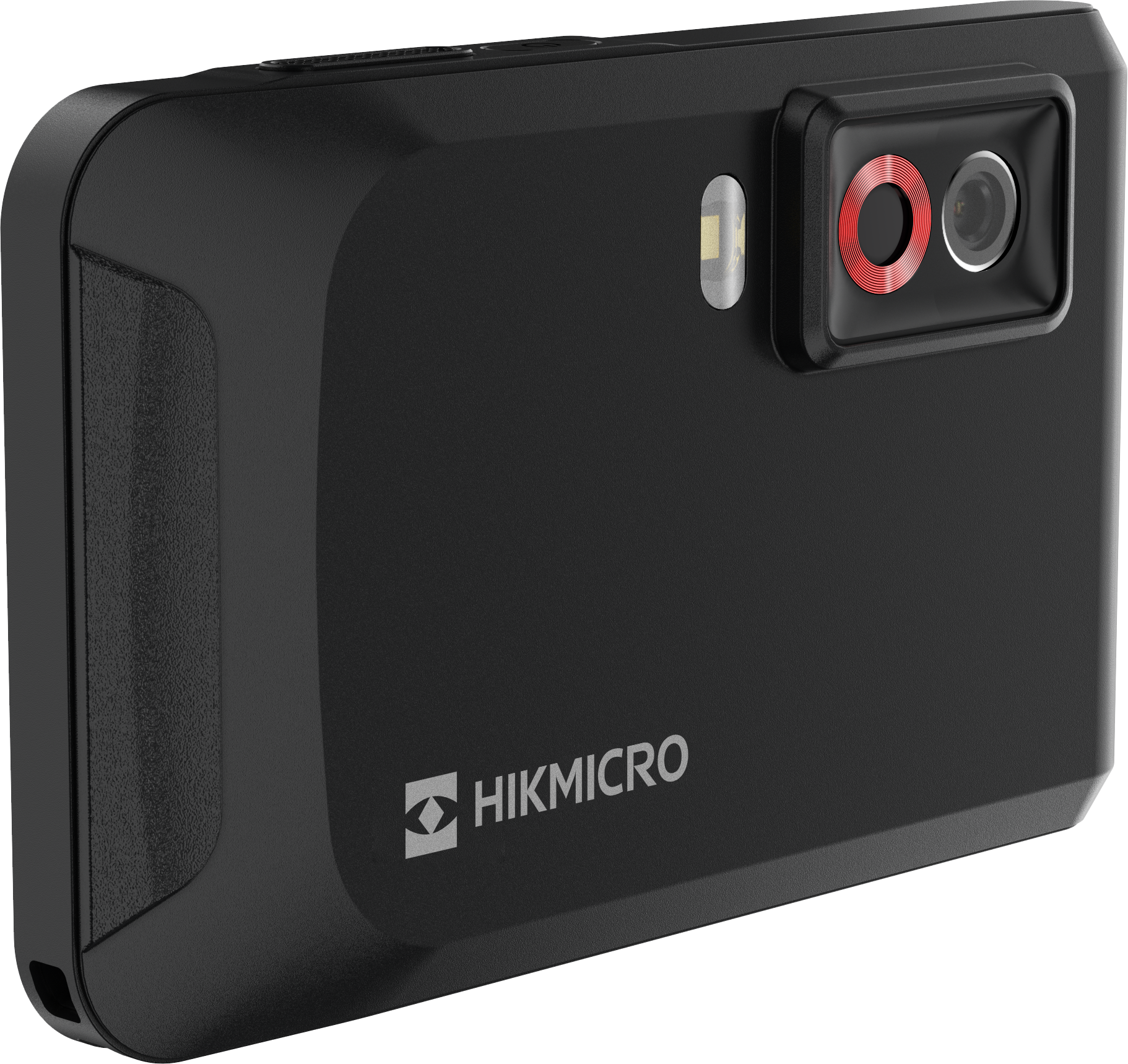

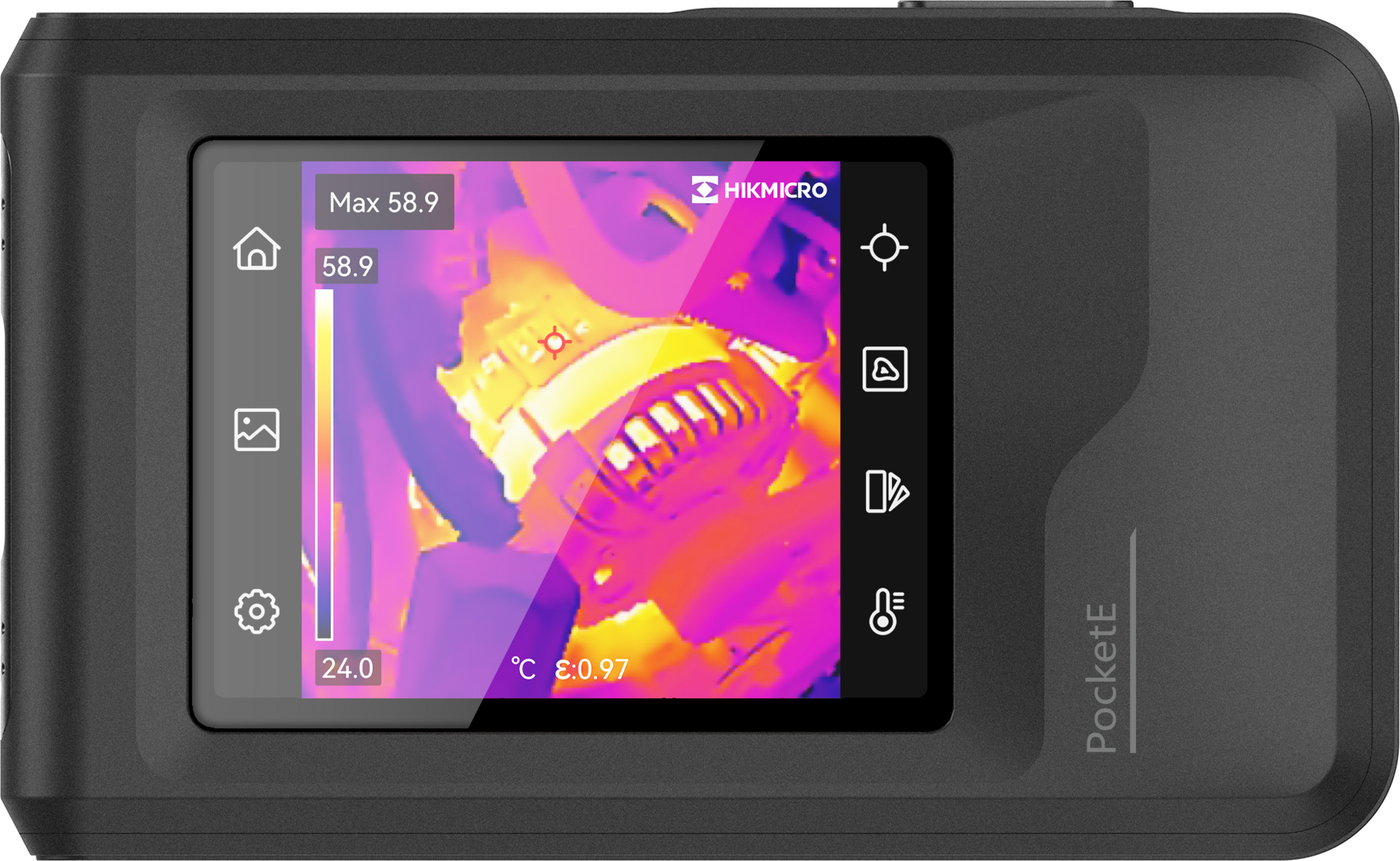

Eco Series PocketE – Kompaktes Wärmebildmodul
Einführung
Das PocketE HM-P201-MACRO ist ein hochpräzises, taschengroßes Wärmebildmodul, das für detaillierte Temperaturanalysen im Mikrometerbereich entwickelt wurde. Dank seiner kompakten Bauweise und seiner Fähigkeit zur Makromessung eignet es sich ideal für Forschung, Elektronikprüfung und Präzisionsmessanwendungen .
Hauptbeschreibung
Das PocketE verfügt über ein Objektiv mit 4,1 mm Brennweite , einem Sichtfeld von 47,6° × 36,1° und einer räumlichen Auflösung (IFOV) von 2,93 mrad , was hochdetaillierte Wärmebilder ermöglicht. Mit einer Fokusdistanz von 30 mm ± 1 mm kann es Objekte bis zu einer Größe von 100 μm × 100 μm für allgemeine Bildgebung und bis zu 500 μm × 500 μm für minimale Temperaturmessungen auflösen. Das Modul bietet eine Vergrößerung von 0,12x für die präzise Inspektion kleiner Bauteile.
Es misst Temperaturen von -20°C bis 150°C (-4°F bis 302°F) mit einer maximalen Genauigkeit von ±3°C / ±3% und eignet sich daher für empfindliche und präzise thermische Auswertungen .
Mit einem Gewicht von nur 9 g und Abmessungen von 44,2 × 25,16 × 87,2 mm ist der PocketE extrem portabel und bietet gleichzeitig eine robuste Leistung in einem Arbeitstemperaturbereich von -20 °C bis 50 °C (-4 °F bis 122 °F) .
Technische Highlights
-
Modell: HM-P201-MACRO
-
Brennweite: 4,1 mm
-
Sichtfeld (FOV): 47,6° (H) × 36,1° (V)
-
IFOV (räumliche Auflösung): 2,93 mrad
-
Fokusdistanz: 30 mm ±1 mm (1,18” ±0,04”)
-
Minimale Objektgröße: 100 μm × 100 μm
-
Minimale Objektgröße für die Temperaturmessung: 500 μm × 500 μm
-
Vergrößerung: 0,12x
-
Temperaturbereich: -20 °C bis 150 °C (-4 °F bis 302 °F)
-
Genauigkeit: ±3°C / ±3% für Objekte von 0°C bis 150°C (32°F bis 302°F)
-
Betriebstemperatur: -20 °C bis 50 °C (-4 °F bis 122 °F)
-
Gewicht: 9 g (0,02 lb)
-
Abmessungen: 44,2 × 25,16 × 87,2 mm (1,74” × 0,99” × 3,43”)
Schlussbemerkung
Das PocketE HM-P201-MACRO vereint Präzision, Portabilität und makroskopische Wärmebildgebungsfunktionen in einem leichten, kompakten Formfaktor und ist damit ein ideales Werkzeug für Ingenieure, Forscher und Fachleute, die eine genaue thermische Analyse im Mikromaßstab benötigen .
