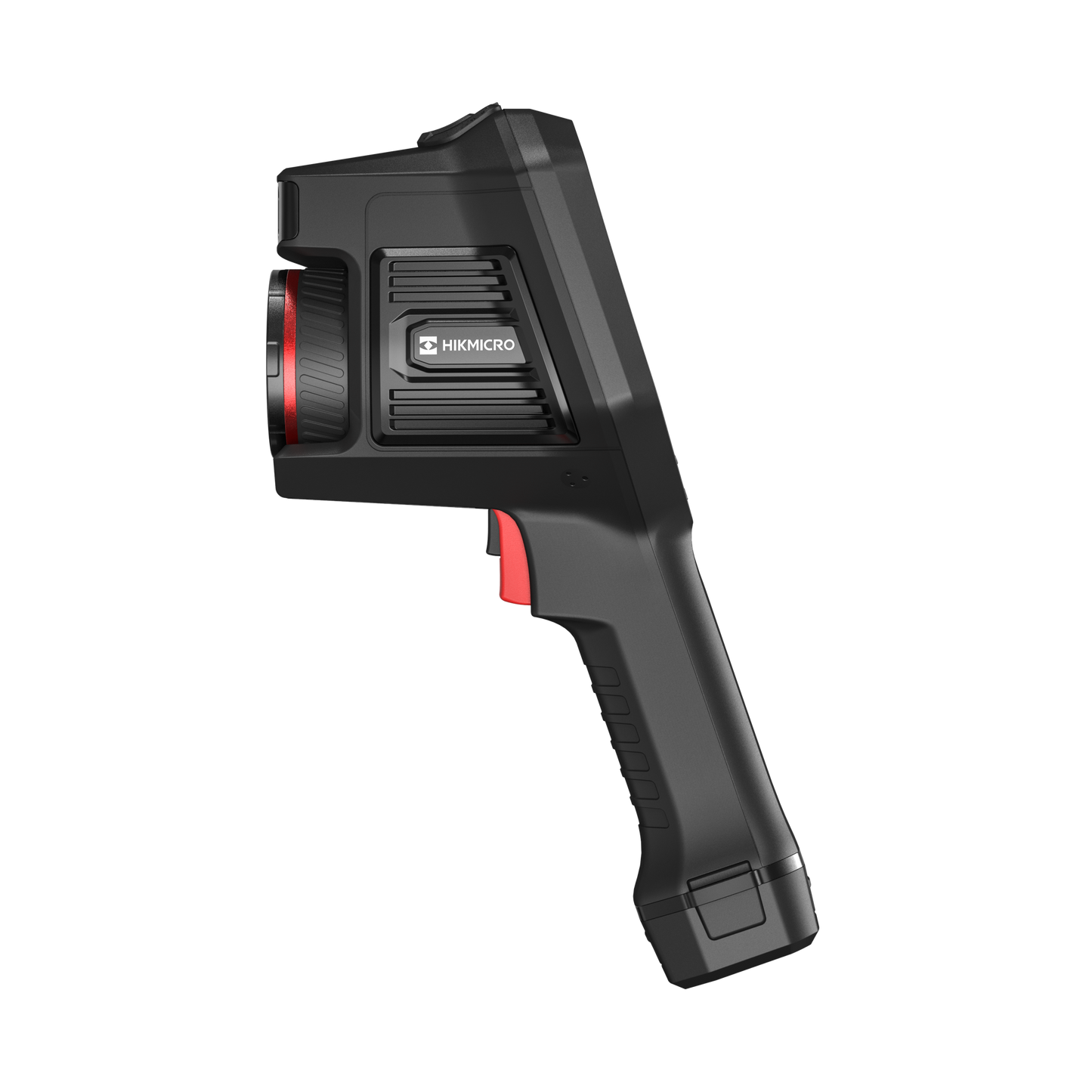

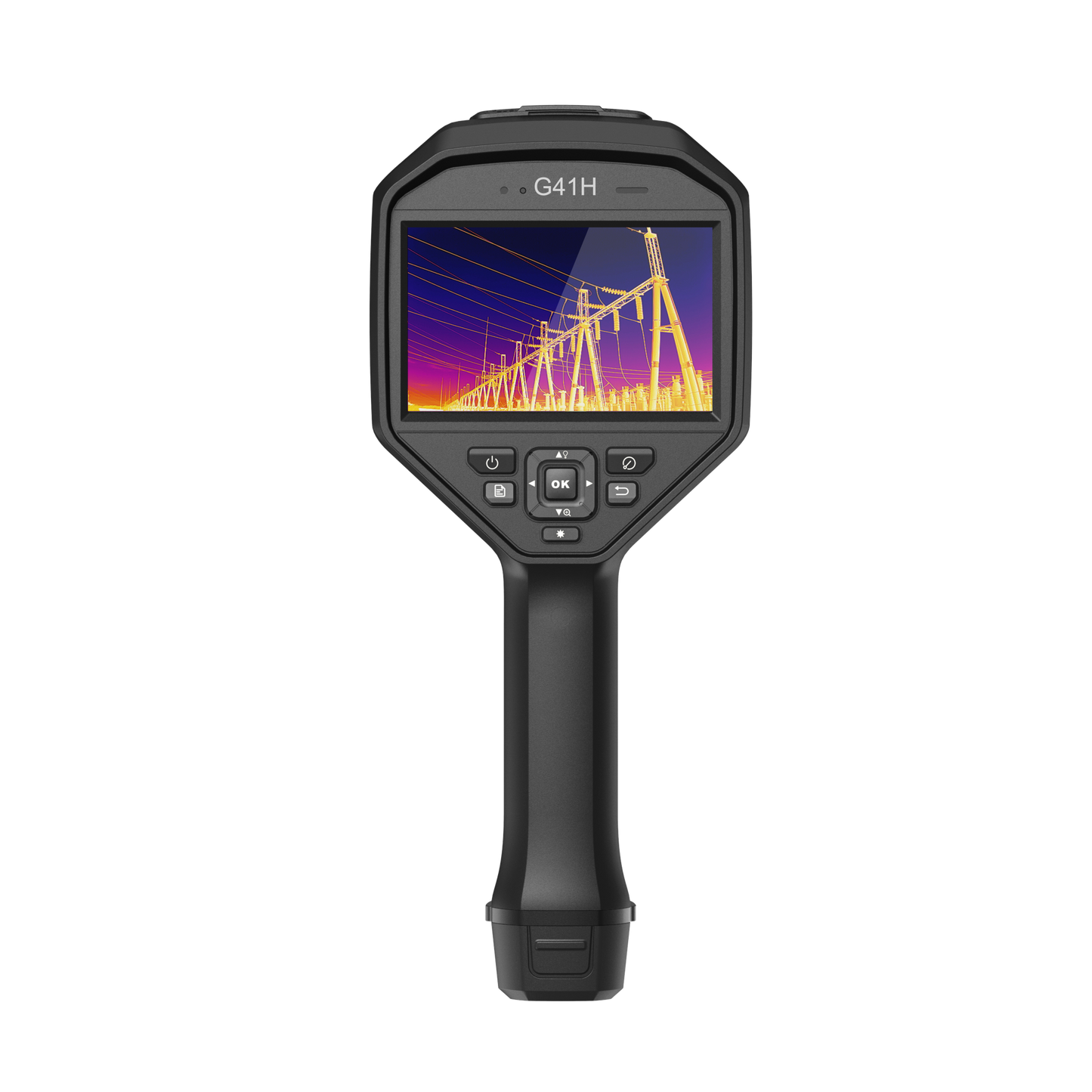

G-Serie G41H

G-Serie G41H – Hochleistungs-Wärmebildkamera für extreme Temperaturen

Einführung

Die G-Serie G41H ist eine hochwertige industrielle Wärmebildkamera für Hochtemperaturanwendungen mit einem Messbereich bis zu 2000 °C . Dank hochauflösender Wärmebildgebung, fortschrittlicher Messfunktionen und radiometrischer Videoaufzeichnung eignet sie sich ideal für Branchen wie die Metallurgie, Kraftwerke und Forschungseinrichtungen .

Hauptbeschreibung

Die G41H verfügt über einen 480 × 360 Pixel großen Infrarotsensor mit SuperIR bis zu 960 × 720 Pixeln für außergewöhnliche Wärmebilddetails . Die NETD liegt unter 35 mK und sorgt so für eine exzellente thermische Empfindlichkeit . Die Bildfrequenz von 50 Hz gewährleistet flüssige und präzise Aufnahmen. Der Detektorabstand beträgt 17 μm , die Brennweite 25 mm und die Blendenöffnung F1.0 . Daraus ergibt sich ein Sichtfeld von 18,7° × 14° und eine räumliche Auflösung von 0,68 mrad . Die Kamera unterstützt Laser-AF, kontinuierlichen AF, AF, manuellen Fokus und Touch-AF . Die Fokussierung erfolgt in ca. 2 Sekunden bei einer Naheinstellgrenze von 0,3 m .

Die Bilder werden auf einem 4,3-Zoll-LCD-Touchscreen (800 × 480) mit manueller oder automatischer Helligkeitsanpassung angezeigt. Die Kamera unterstützt die Modi Infrarot, Visuell, Fusion, Bild-in-Bild (PIP) und Überblendung sowie verschiedene Farbpaletten wie Weiß-Heiß, Schwarz-Heiß, Regenbogen, Eisenbogen, Rot-Heiß, Fusion, Regen und Blau-Rot. Farbalarme umfassen die Erkennung von Über-, Unter-, Intervall-, Isolierungs- und Kondensationsschäden.

Das G41H misst Objekttemperaturen von -20 °C bis 2000 °C (-4 °F bis 3632 °F) mit einer Genauigkeit von ±2 °C / ±2 % . Zu den Messwerkzeugen gehören Mittelpunkt-, Hotspot- und Coldspot- Messung sowie benutzerdefinierte Optionen: Delta T, 10 Messpunkte, 1 Linie, 5 Rechtecke und 5 Kreise . Es unterstützt außerdem die Inspektionsroutenplanung und die Einstellung von Niveau und Messbereich per Automatik, manuell oder per Touchscreen (1-Tap) .

Die Daten werden auf einer austauschbaren 64-GB-Micro-SD-Karte gespeichert, die Platz für ca. 60.000 Bilder bietet. Videos werden im MP4-Format und als radiometrische Videos gespeichert; UVC- und WLAN-Streaming sind möglich. Nutzer können Bilder mit Sprachnotizen (bis zu 60 Sekunden) und Textnotizen (bis zu 200 Zeichen) versehen.

Zu den weiteren Ausstattungsmerkmalen gehören eine 8-MP-Kamera (3264 × 2448 Pixel) , LED-Beleuchtung , ein Laserpointer der Klasse II (635 nm, <1 mW) und ein Laser-Entfernungsmesser (50 m in Innenräumen / 10 m im Freien). Das G41H ist mit GPS und Kompass ausgestattet und bietet dadurch eine verbesserte Einsatzfähigkeit im Gelände.

Die Kamera wird von einem austauschbaren, wiederaufladbaren Lithium-Ionen-Akku gespeist, der eine Betriebsdauer von 4 Stunden und eine vollständige Aufladung in 4 Stunden ermöglicht. Sie ist für den Einsatz unter rauen Bedingungen konzipiert, verfügt über Schutzart IP54 , übersteht Stürze aus 2 m Höhe und erfüllt strenge Sicherheits-, EMV-, Vibrations- und Stoßnormen .

Technische Highlights

• IR-Auflösung: 480 × 360 (SuperIR 960 × 720)

• NETD: <35 mK (@25°C, F#=1,0)

• Bildfrequenz: 50 Hz

• Detektorabstand: 17 μm

• Spektralbereich: 7,5 bis 14 μm

• Brennweite: 25 mm

• Blendenzahl: F1.0

• Sichtfeld (FOV): 18,7° × 14°

• Räumliche Auflösung (IFOV): 0,68 mrad

• Minimale Fokusdistanz: 0,3 m (0,98 ft)

• Fokusmodi: Laserunterstützter AF / Kontinuierlicher AF / AF / Manuell / Touch-AF

• Fokussiergeschwindigkeit: ca. 2 Sekunden

• Visuelle Kamera: 3264 × 2448 (8 MP)

• Display: 4,3"-LCD-Touchscreen, 800 × 480

• Digitalzoom: 1× bis 8× stufenlos

• Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisenbogen, Rotglühend, Fusion, Regen, Blaurot

• Farbalarm: Oben, Unten, Intervall, Isolierung, Kondensation

• Bildmodi: Infrarot, Visuell, Fusion, Bild-in-Bild, Überblendung

• Temperaturbereich: -20 °C bis 2000 °C (-4 °F bis 3632 °F)

• Genauigkeit: ±2°C / ±2%

• Messwerkzeuge: Mittelpunkt, Hotspot, Coldspot, Delta T, 10 Punkte, 1 Linie, 5 Rechtecke, 5 Kreise

• Pegel/Spannweite: Automatisch / Manuell / 1-Tap

• Inspektionsroute: Ja

• Speicher: Wechselbare 64 GB Micro-SD-Karte (~60.000 Bilder)

• Videoformat: MP4, Radiometrisches Video

• Bildformat: Radiometrisches JPEG

• Streaming: UVC, WLAN

• Schnittstellen: USB Typ-C, HDMI

• LED-Licht: Ja

• Laserpointer: Ja, Klasse II, 635 nm, <1 mW

• Laser-Entfernungsmesser: Innenbereich 50 m / Außenbereich 10 m

• GPS & Kompass: Ja

• Akkutyp: Austauschbarer Lithium-Ionen-Akku

• Akkulaufzeit: ca. 4 Stunden

• Ladezeit: ca. 4 Stunden

• Schutzart: IP54, IEC 60529

• Falltest: 2 m (6,56 ft), IEC 60068-2-31

• Sicherheit und EMV: IEC 61010-1, EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-3, EN IEC 61326-1, EN IEC 61326-2-2

• Vibration/Stoß: 2 g / 25 g

• Betriebstemperatur: -20 °C bis 50 °C (-4 °F bis 122 °F)

• Lagertemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)

• Relative Luftfeuchtigkeit: <95%, nicht kondensierend

• Gewicht: 1058 g (2,33 lb)

• Abmessungen: 284,7 × 120,6 × 124,5 mm (11,21 × 4,75 × 4,9 Zoll)

• Stativbefestigung: UNC ¼”-20

Schlussbemerkung

Die G-Serie G41H ist die optimale Lösung für die Überwachung extremer Temperaturen . Sie vereint hochauflösende Wärmebildgebung, radiometrische Videoanalyse, lasergestützte Fokussierung und fortschrittliche Messfunktionen in einem robusten, feldtauglichen Design . Ideal für industrielle, metallurgische und Forschungsanwendungen , bei denen Präzision und Zuverlässigkeit entscheidend sind.
