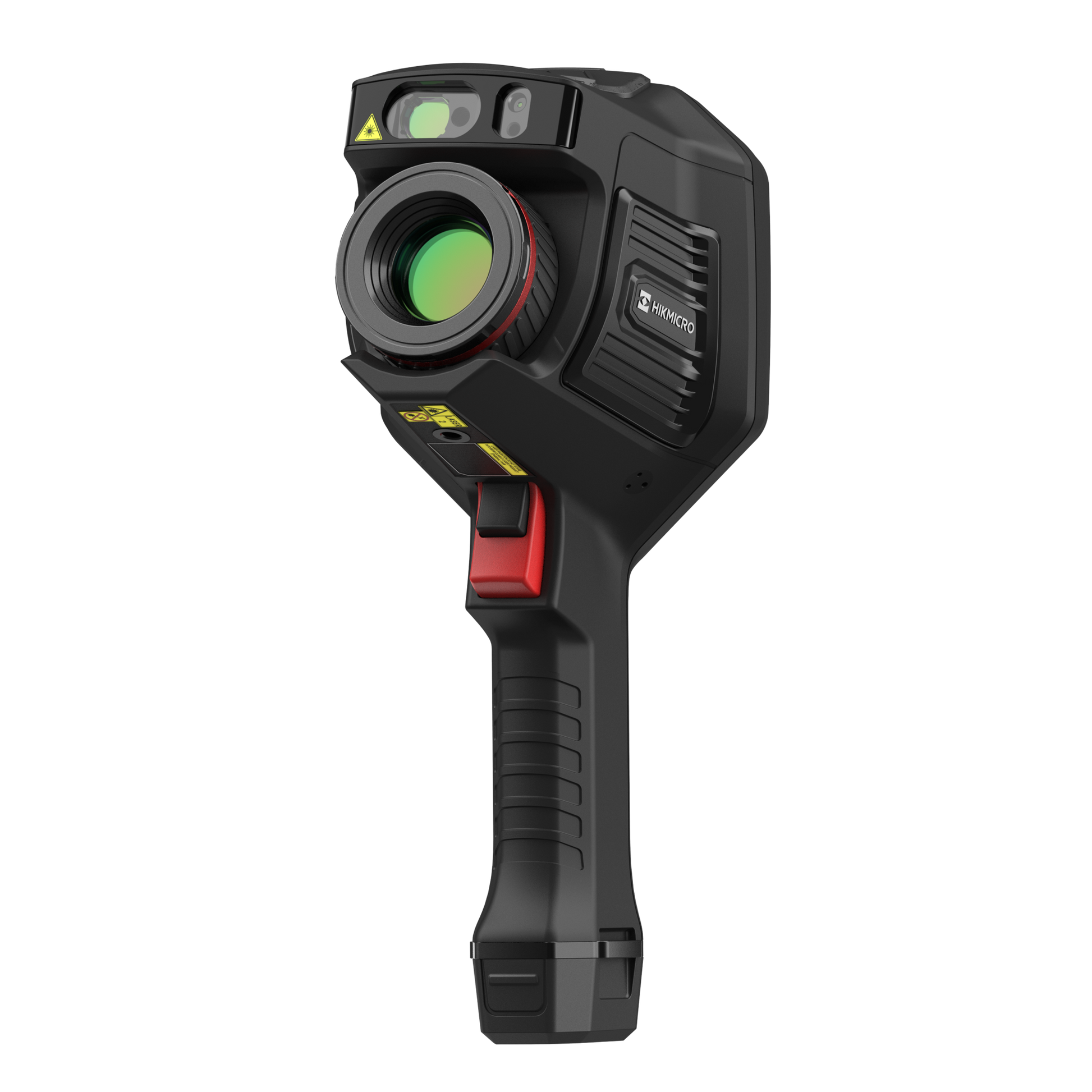

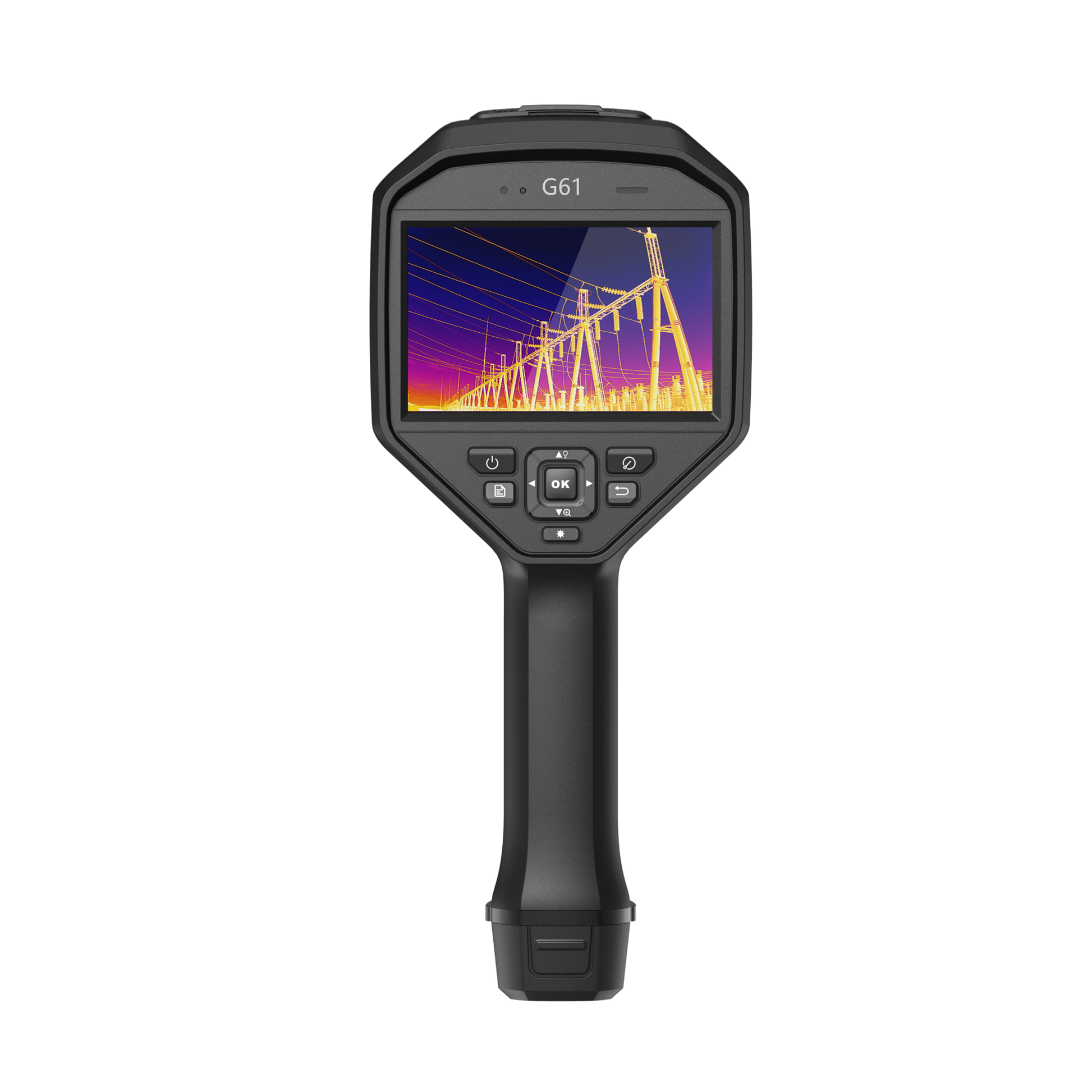

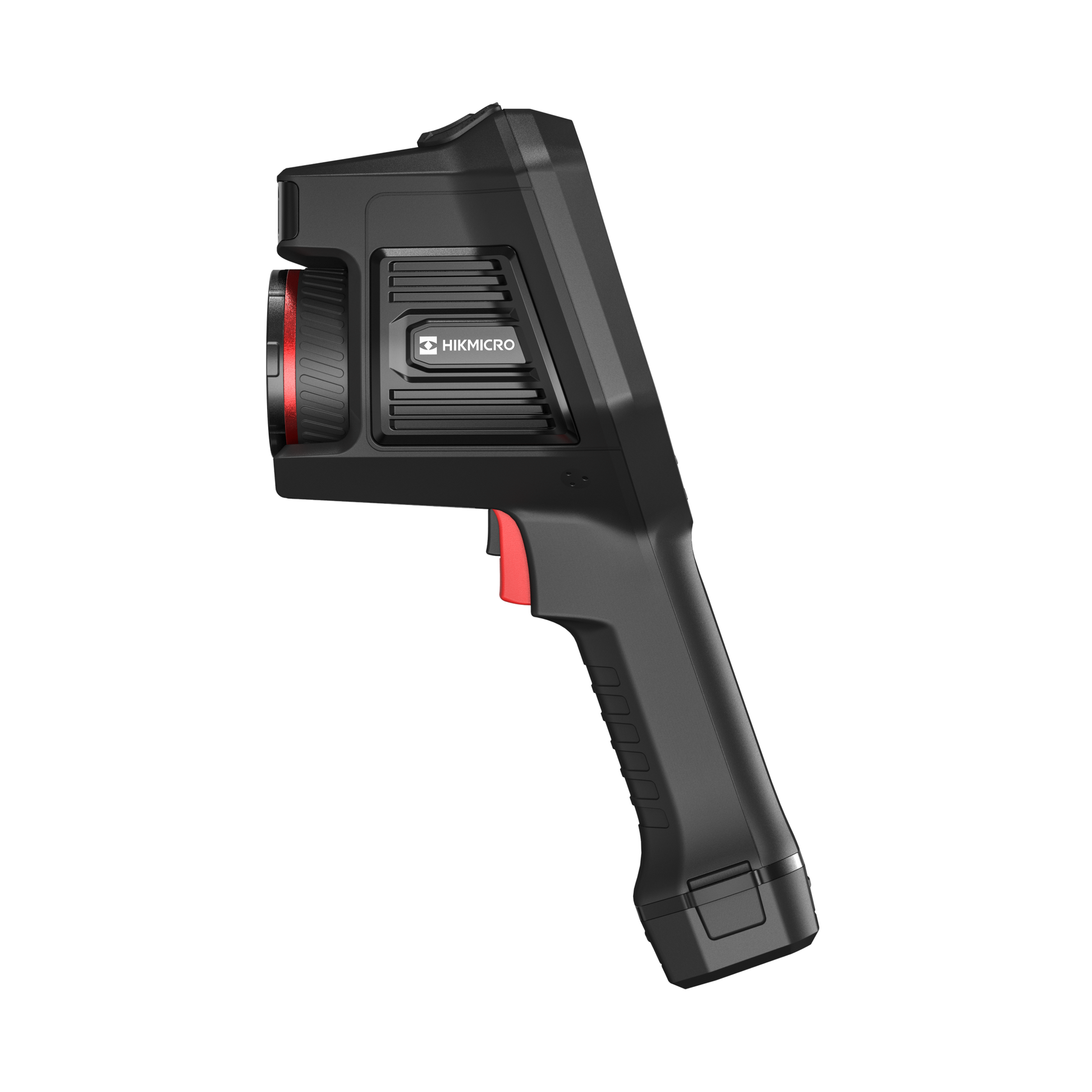

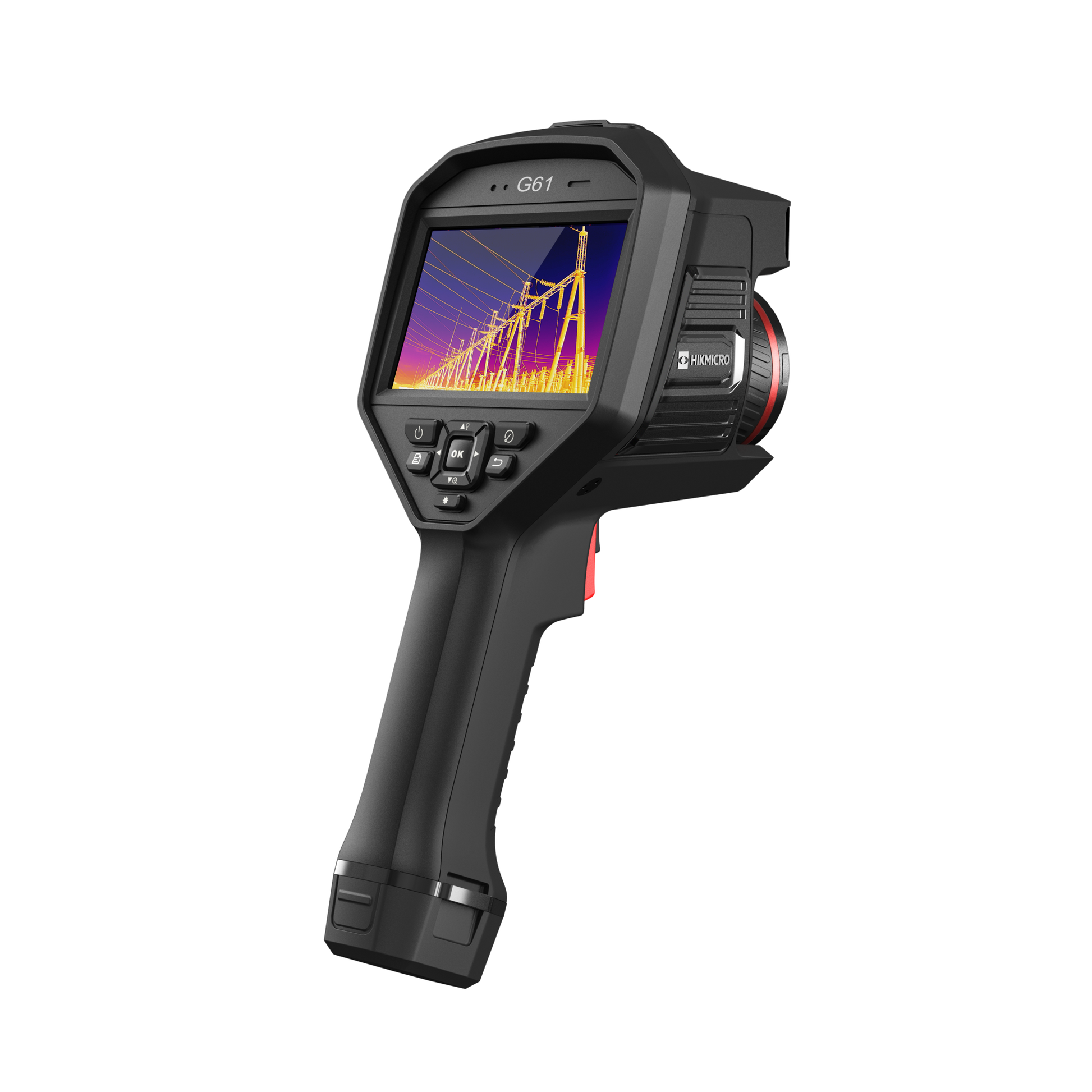

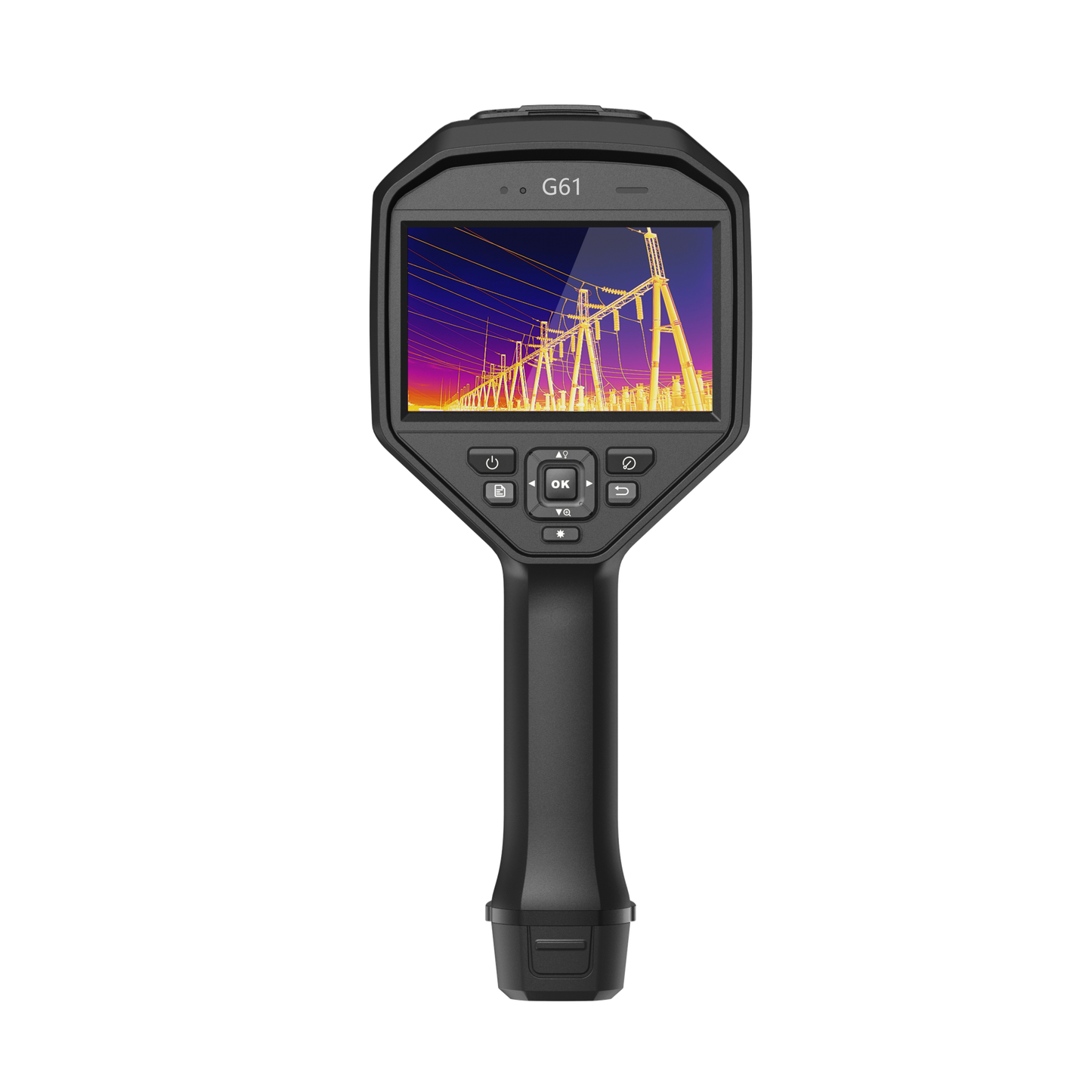

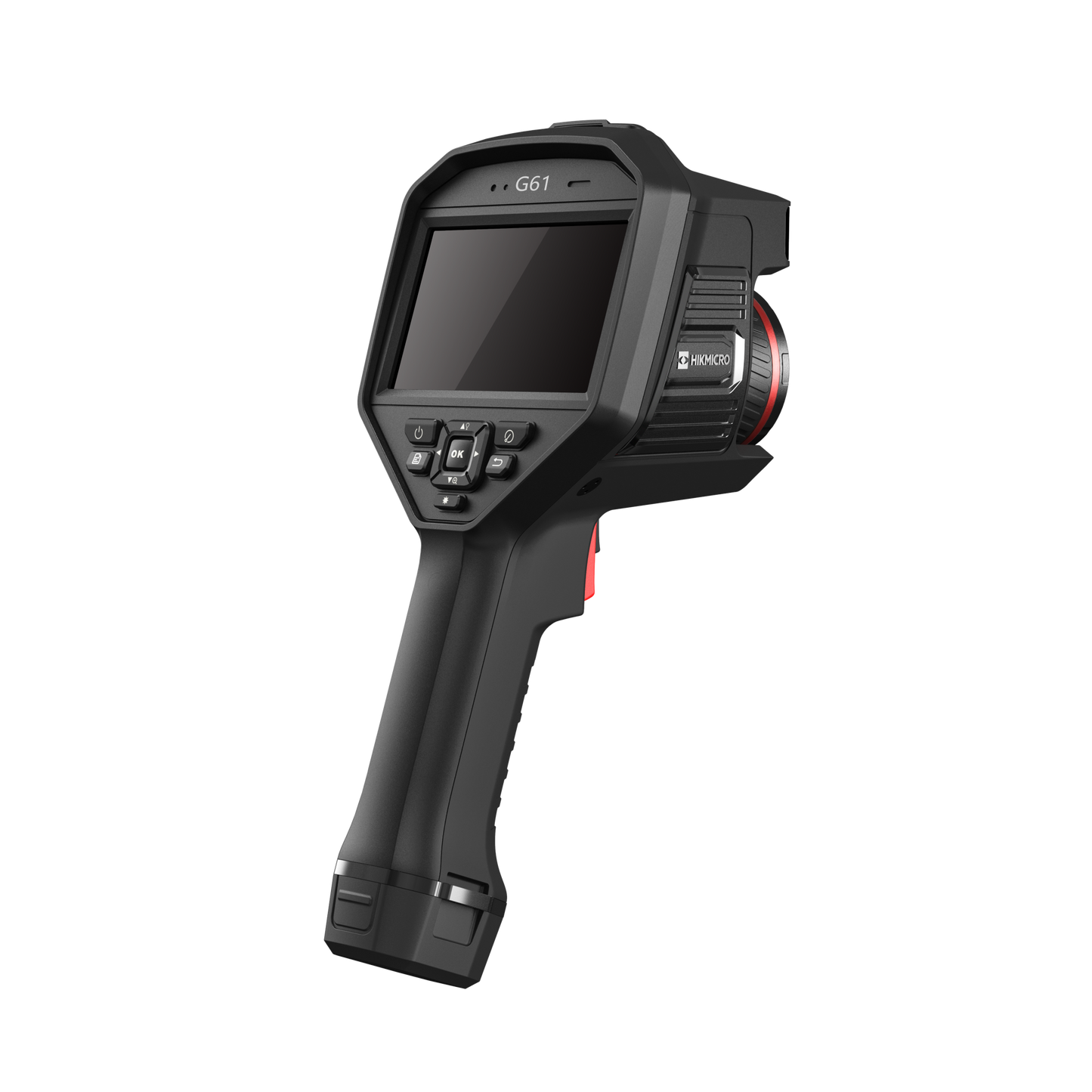

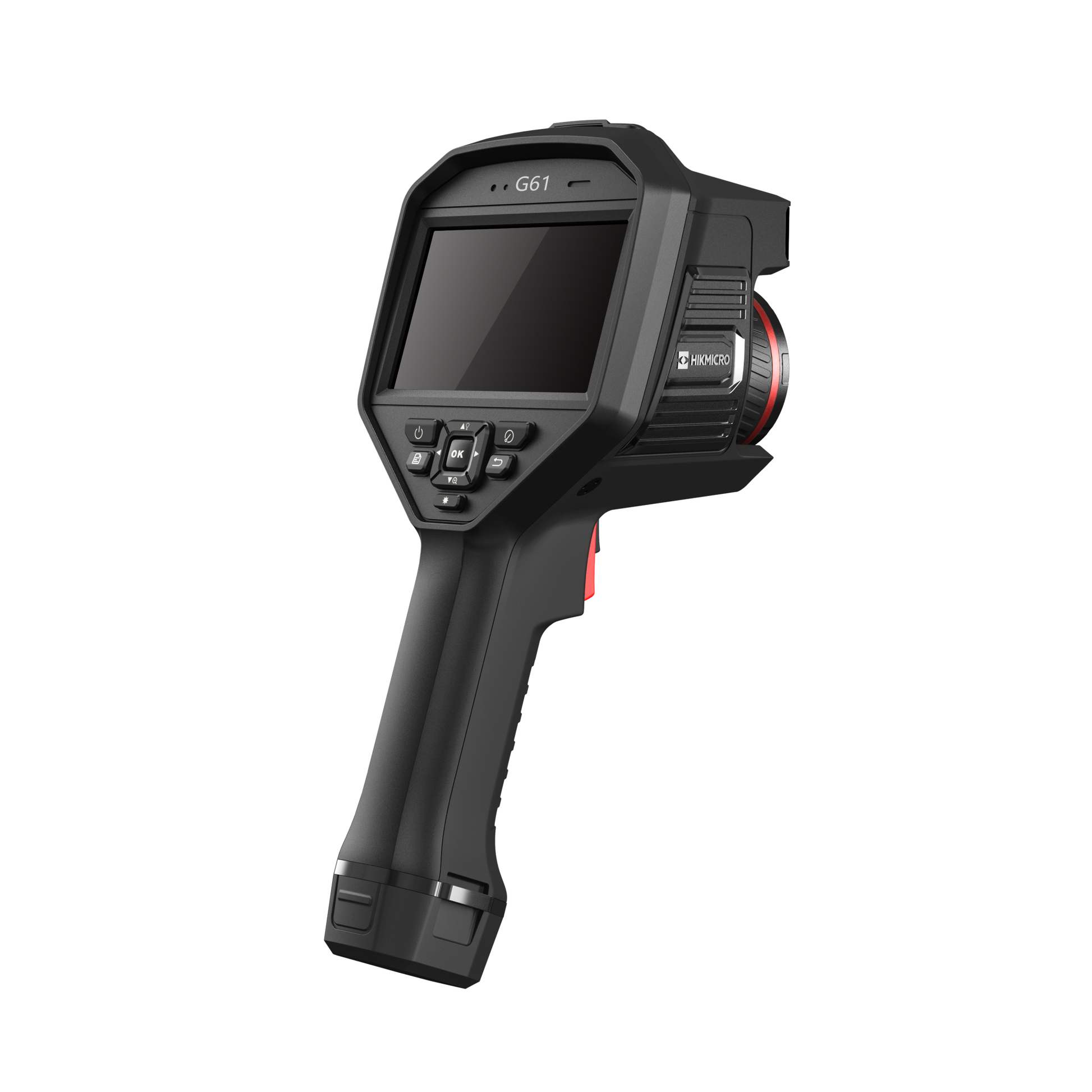

G-Serie G61 – Fortschrittliche hochauflösende Wärmebildkamera
Einführung
Die G-Serie G61 ist eine hochmoderne industrielle Wärmebildkamera , die für präzise Temperaturmessungen und fortschrittliche thermische Analysen entwickelt wurde. Dank hochauflösender Infrarotbildgebung, SuperIR-Technologie und vielseitiger Messwerkzeuge eignet sie sich ideal für Anwendungen in der industriellen Inspektion, der elektrischen Instandhaltung und in Forschungsumgebungen .
Hauptbeschreibung
Die G61 verfügt über einen 640 × 480 Pixel großen Infrarotsensor mit SuperIR bis zu 1280 × 960 Pixeln und liefert so extrem detaillierte Wärmebilder . Mit einer NETD < 35 mK und einer Bildfrequenz von 50 Hz bietet sie eine hervorragende thermische Empfindlichkeit und Echtzeit-Bildgebung . Der Detektorabstand beträgt 17 μm , kombiniert mit einer Brennweite von 25 mm und einer Blendenöffnung von F1.0 , was ein Sichtfeld von 25° × 19° und eine Ortsauflösung von 0,68 mrad ergibt.
Die Kamera bietet Laser-AF, kontinuierlichen AF, AF, manuellen Fokus und Touch-AF und erreicht eine Fokussiergeschwindigkeit von ca. 2 Sekunden bei einer Naheinstellgrenze von 0,3 m . Die Bilder werden auf einem 4,3-Zoll-LCD-Touchscreen (800 × 480) mit manueller oder automatischer Helligkeitsanpassung angezeigt.
Die G61 unterstützt verschiedene Bildmodi : Infrarot, Visuell, Fusion, Bild-in-Bild und Überblendung sowie Farbpaletten wie Weiß heiß, Schwarz heiß, Regenbogen, Eisenbogen, Rot heiß, Fusion, Regen und Blau-Rot. Farbalarme lassen sich für die Erkennung von Über-, Unter-, Intervall-, Isolierungs- oder Kondensationsschäden konfigurieren.
Die Temperaturmessung erfolgt im Bereich von -20 °C bis 650 °C (-4 °F bis 1202 °F) mit einer Genauigkeit von ±2 °C/±2 % . Zu den Messwerkzeugen gehören Mittelpunkt-, Hotspot- und Coldspot-Messung sowie benutzerdefinierte Optionen: Delta T, 10 Messpunkte, 1 Linie, 5 Rechtecke und 5 Kreise . Die Einstellung von Niveau und Messbereich kann automatisch, manuell oder per Touchscreen (1-Tap) erfolgen. Das Gerät unterstützt die Planung von Inspektionsrouten .
Die Daten werden auf einer austauschbaren 64-GB-Micro-SD-Karte gespeichert und umfassen ca. 60.000 Bilder . Videoaufnahmen werden in MP4 und radiometrischer Videotechnik mit UVC- und WLAN-Streaming unterstützt. Nutzer können Sprachkommentare (bis zu 60 Sekunden) oder Textnotizen (bis zu 200 Zeichen) hinzufügen.
Zu den weiteren Funktionen gehören eine 8-Megapixel-Kamera (3264 × 2448 Pixel) , LED-Beleuchtung , ein Laserpointer (Klasse II, 635 nm, <1 mW) sowie GPS- und Kompassfunktion . Ein Laser-Entfernungsmesser ermöglicht Messungen in Innenräumen bis zu 50 m und im Freien bis zu 10 m.
Das G61 wird von einem austauschbaren, wiederaufladbaren Lithium-Ionen-Akku betrieben, der eine Betriebsdauer von ca. 4 Stunden ermöglicht und in 4 Stunden vollständig aufgeladen ist. Es ist robust konstruiert und bietet Schutzart IP54 , Fallfestigkeit bis 2 m und erfüllt die Normen für Sicherheit, EMV, Vibration und Stoßfestigkeit .
Technische Highlights
-
IR-Auflösung: 640 × 480 (SuperIR 1280 × 960)
-
NETD: <35 mK (@25°C, F#=1,0)
-
Bildfrequenz: 50 Hz
-
Detektorabstand: 17 μm
-
Spektralbereich: 7,5 bis 14 μm
-
Brennweite: 25 mm
-
Blendenzahl: F1.0
-
Sichtfeld (FOV): 25° × 19°
-
Räumliche Auflösung (IFOV): 0,68 mrad
-
Minimale Fokusdistanz: 0,3 m (0,98 ft)
-
Fokusmodi: Laserunterstützter AF / Kontinuierlicher AF / AF / Manuell / Touch-AF
-
Fokussiergeschwindigkeit: ca. 2 Sekunden
-
Visuelle Kamera: 3264 × 2448 (8 MP)
-
Display: 4,3"-LCD-Touchscreen, 800 × 480
-
Digitalzoom: 1× bis 8× stufenlos
-
Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisenbogen, Rotglühend, Fusion, Regen, Blaurot
-
Farbalarm: Oben, Unten, Intervall, Isolierung, Kondensation
-
Bildmodi: Infrarot, Visuell, Fusion, Bild-in-Bild, Überblendung
-
Temperaturbereich: -20 °C bis 650 °C (-4 °F bis 1202 °F)
-
Genauigkeit: ±2°C / ±2%
-
Messwerkzeuge: Mittelpunkt, Hotspot, Coldspot, Delta T, 10 Punkte, 1 Linie, 5 Rechtecke, 5 Kreise
-
Pegel/Spannweite: Automatisch / Manuell / 1-Tap
-
Inspektionsroute: Ja
-
Speicher: Wechselbare 64 GB Micro-SD-Karte (~60.000 Bilder)
-
Videoformat: MP4, Radiometrisches Video
-
Bildformat: Radiometrisches JPEG
-
Streaming: UVC, WLAN
-
Schnittstellen: USB Typ-C, HDMI
-
LED-Licht: Ja
-
Laserpointer: Klasse II, 635 nm, <1 mW
-
Laser-Entfernungsmesser: Innenbereich 50 m / Außenbereich 10 m
-
GPS & Kompass: Ja
-
Akkutyp: Austauschbarer Lithium-Ionen-Akku
-
Akkulaufzeit: ca. 4 Stunden
-
Ladezeit: ca. 4 Stunden
-
Schutzart: IP54, IEC 60529
-
Falltest: 2 m (6,56 ft), IEC 60068-2-31
-
Sicherheit und EMV: IEC 61010-1, EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-3, EN IEC 61326-1, EN IEC 61326-2-2
-
Vibration/Stoß: 2 g / 25 g
-
Betriebstemperatur: -20 °C bis 50 °C (-4 °F bis 122 °F)
-
Lagertemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)
-
Relative Luftfeuchtigkeit: <95%, nicht kondensierend
-
Gewicht: 1058 g (2,33 lb)
-
Abmessungen: 284,7 × 120,6 × 124,5 mm (11,21 × 4,75 × 4,9 Zoll)
-
Stativbefestigung: UNC ¼”-20
Schlussbemerkung
Die G-Serie G61 vereint hochauflösende Wärmebildgebung, fortschrittliche Messfunktionen und robustes Design und ist damit ein Premium-Werkzeug für professionelle Wärmebildinspektionen in industriellen, elektrischen und Forschungsanwendungen .
