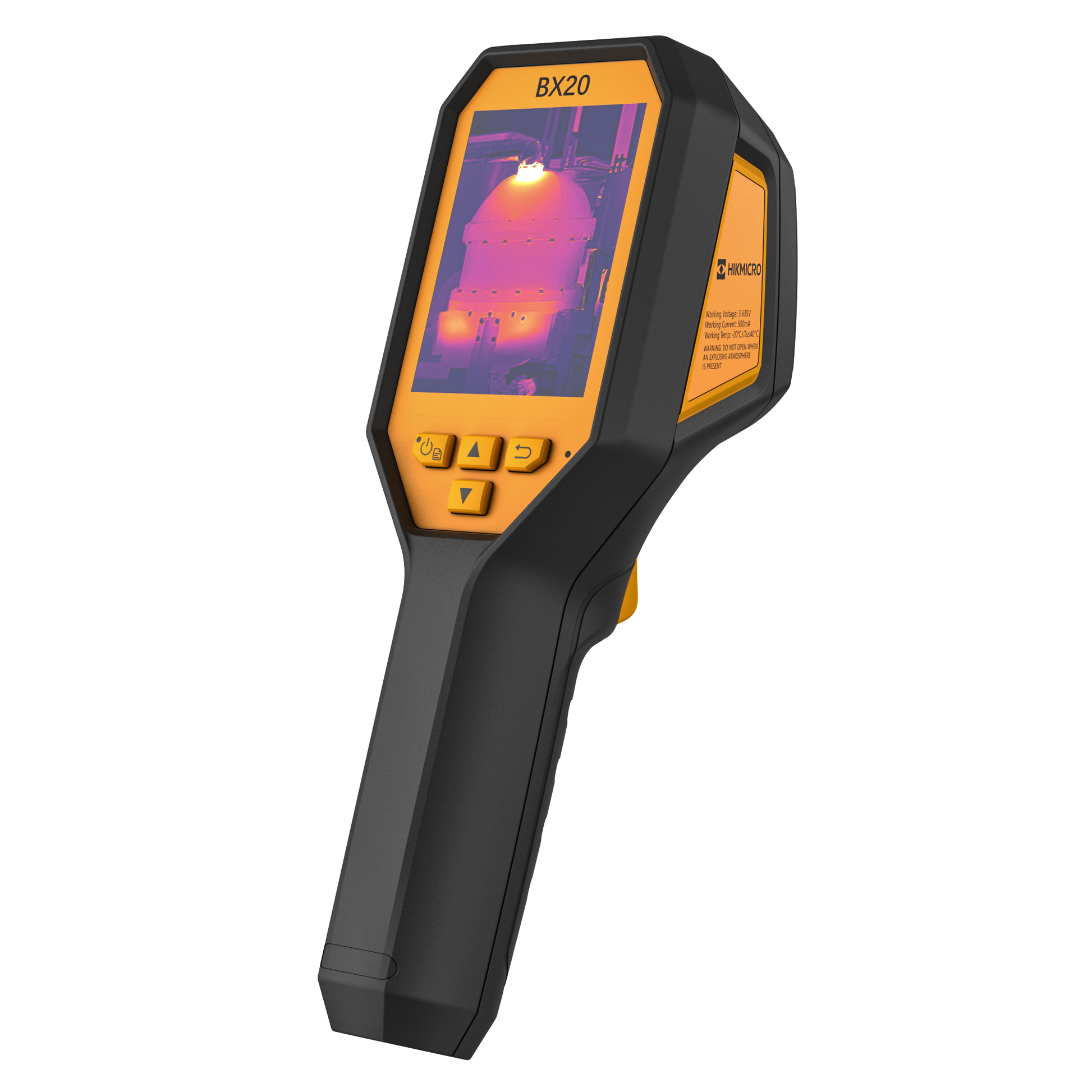

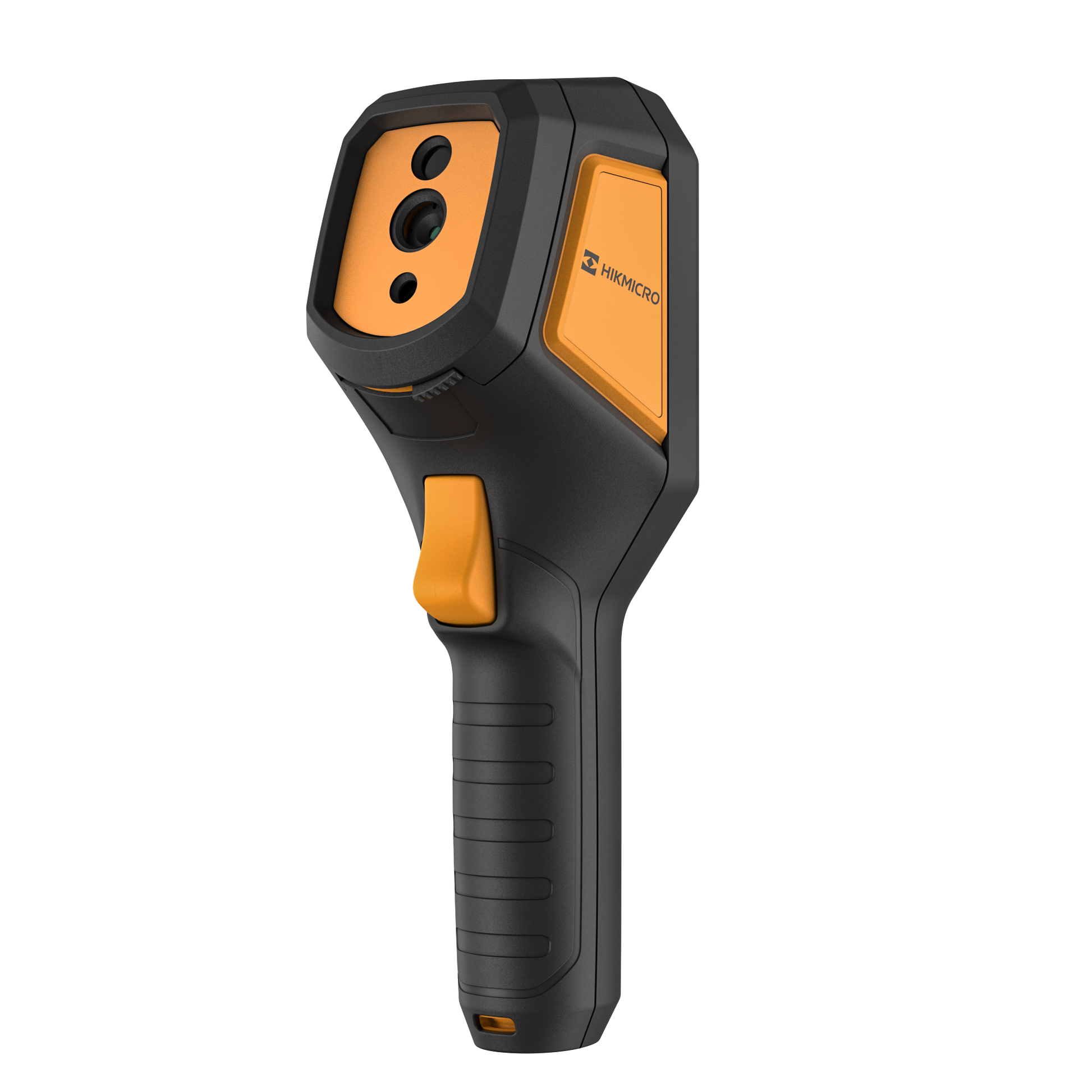

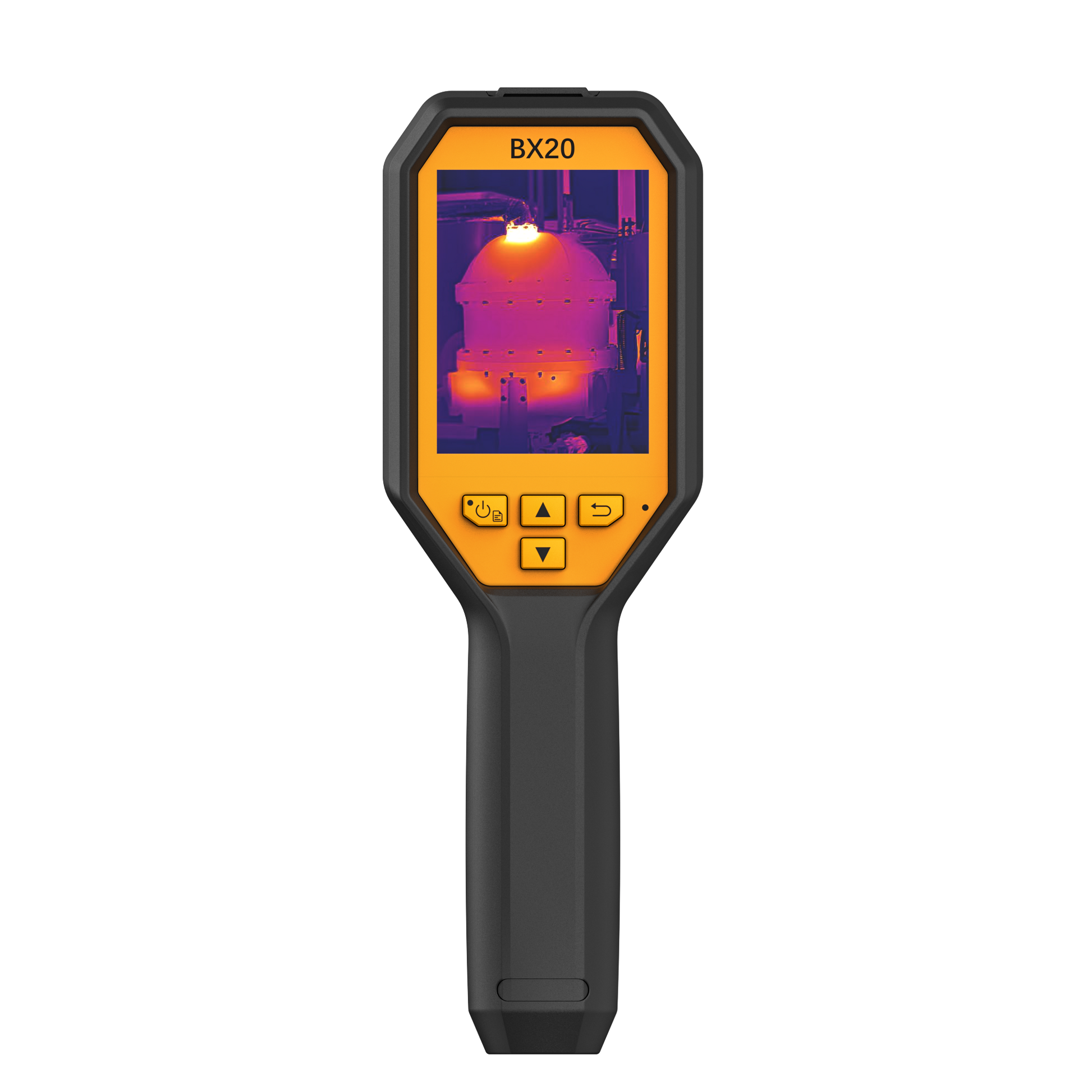

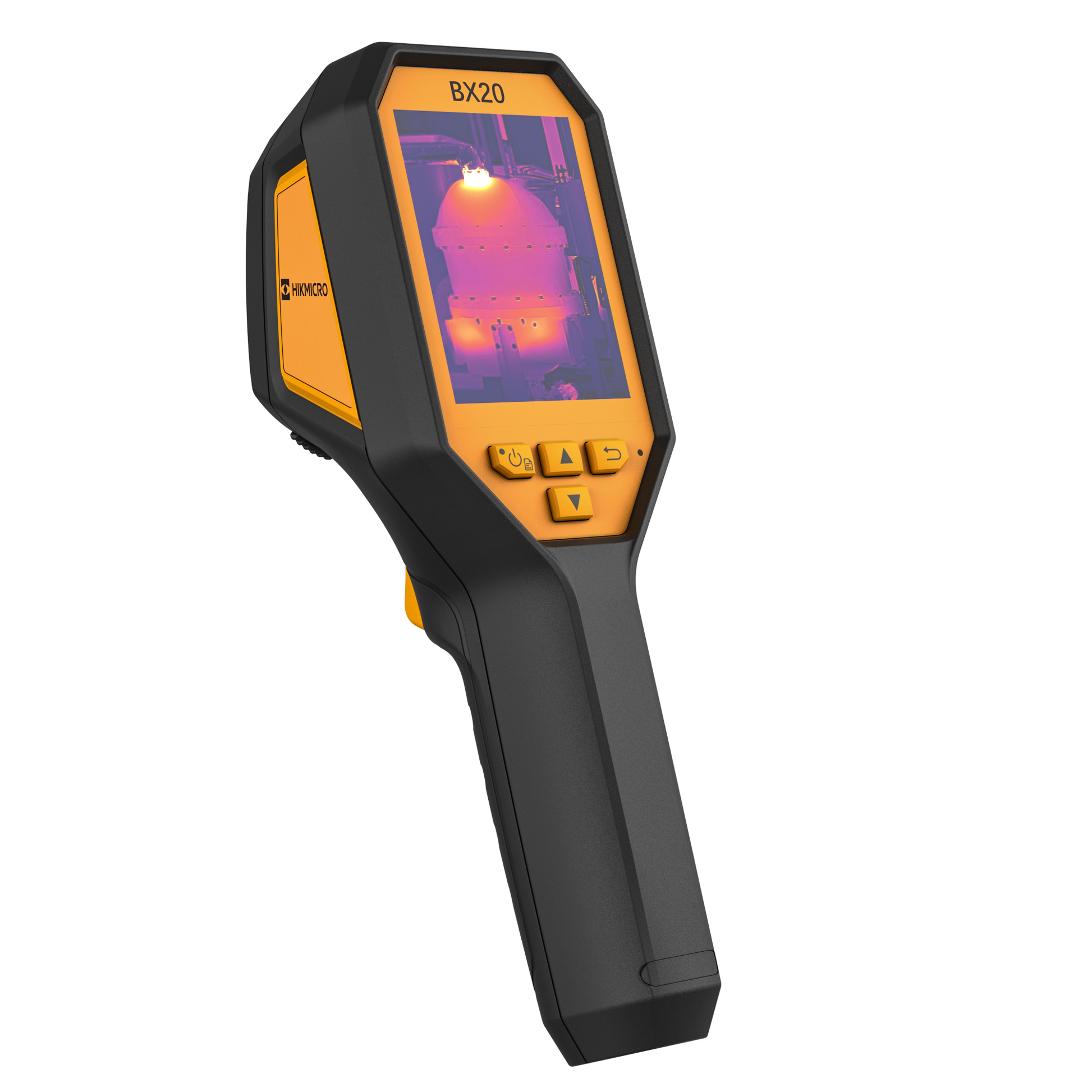

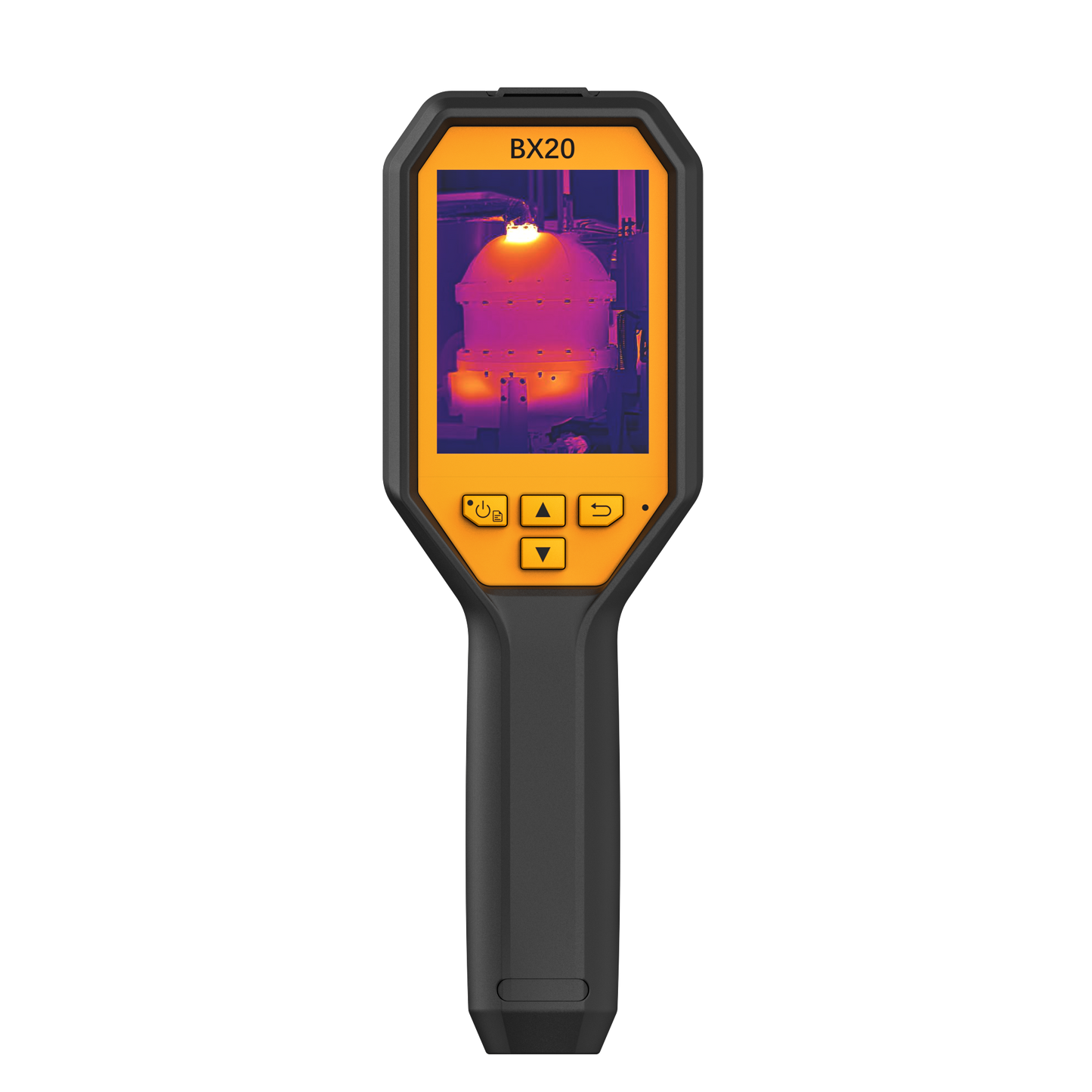

Eigensichere BX20 – Explosionsgeschützte Wärmebildkamera
Einführung
Die BX20 ist eine eigensichere Wärmebildkamera, die speziell für explosionsgefährdete Bereiche wie Chemieanlagen, Öl- und Gasanlagen sowie andere explosionsgefährdete Atmosphären entwickelt wurde. Sie ist nach ATEX und IECEx zertifiziert und gewährleistet zuverlässige Wärmebildinspektionen bei gleichzeitiger Sicherheit der Bediener.
Hauptbeschreibung
Die BX20 bietet eine Infrarotauflösung von 256 × 192 Pixeln mit einem NETD-Wert unter 40 mK und liefert so klare Wärmebilder auch in explosionsgefährdeten Bereichen. Ihr 3,6-mm-Objektiv mit einer Lichtstärke von F1.0 und einem Sichtfeld von 37,2° × 50° sorgt für eine große Abdeckung, und die fokussierfreie Konstruktion ermöglicht sofortige Bildaufnahmen ohne manuelle Justierung.
Ausgestattet mit einer 2-Megapixel-Kamera und einem 3,2-Zoll-LCD-Display (240 × 320 Pixel) ermöglicht das BX20 eine einfache Bildinterpretation. Farbpaletten wie „Weiß heiß“, „Schwarz heiß“, „Regenbogen“ und „Eisenbogen“ heben Temperaturunterschiede schnell hervor, während die Funktion „Über Alarm“ kritische Temperaturen sofort signalisiert.
Die Temperaturmessung erstreckt sich von -20 °C bis 550 °C (-4 °F bis 1022 °F) mit einer Genauigkeit von ±2 °C / ±2 % . Die Kamera unterstützt die Messfunktionen „Mitte“, „Heißpunkt“ und „Kaltpunkt“ sowie drei vom Benutzer definierbare Messpunkte.
Mit 16 GB internem Speicher kann die BX20 ca. 90.000 Bilder speichern. Der wiederaufladbare Lithium-Ionen-Akku ermöglicht 6 Stunden Betriebsdauer bei einer Ladezeit von 3 Stunden und unterstützt somit auch längere Inspektionen.
Das BX20 ist nach IP54 zertifiziert , sturzgetestet bis 2 m und für den sicheren Einsatz in explosionsgefährdeten Bereichen konzipiert. Dank seiner kompakten und leichten Bauweise ( ca. 380 g ) ist es auch in anspruchsvollen Umgebungen einfach zu handhaben.
Technische Highlights
-
IR-Auflösung: 256 × 192
-
NETD: < 40 mK bei 25°C (F#=1,0)
-
Sichtfeld: 37,2° × 50,0°
-
Objektiv: 3,6 mm, F1.0, fokusfrei
-
Visuelle Kamera: 1600 × 1200 (2 MP)
-
Display: 3,2"-LCD, 240 × 320
-
Digitalzoom: Nicht verfügbar
-
Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisenbogen
-
Temperaturbereich: -20 °C bis 550 °C (-4 °F bis 1022 °F)
-
Genauigkeit: ±2°C / ±2%
-
Messwerkzeuge: Mittelpunkt, Hotspot, Coldspot, 3 benutzerdefinierte Messpunkte
-
Speicher: Interner Speicher 16 GB (~90.000 Bilder)
-
Anschlüsse: USB Typ-C
-
Akkulaufzeit: ca. 6 Stunden, wiederaufladbar
-
Sicherheitszertifizierung: ATEX II 3 G Ex ic IIC T6 Gc, II 3 D Ex ic IIIC T85°C Dc; IECEx Ex ic IIC T6 Gc, Ex ic IIIC T85°C Dc
-
Schutzart: IP54, Falltest aus 2 m Höhe
-
Gewicht: ≈ 380 g
-
Abmessungen: 221,7 × 73,5 × 123,8 mm
Schlussbemerkung
Das eigensichere BX20 vereint leistungsstarke Wärmebildgebung mit umfassenden Sicherheitszertifizierungen für explosionsgefährdete Bereiche. Es ist das ideale Werkzeug für Fachleute, die präzise Wärmebildprüfungen benötigen und gleichzeitig die ATEX- und IECEx-Normen vollständig einhalten müssen.
