M-Serie M11W – Kompakte Handwärmebildkamera für industrielle und elektrische Inspektionen
Einführung
Die M-Serie M11W ist eine kompakte, professionelle Handwärmebildkamera, die speziell für Ingenieure, Wartungstechniker und Gebäudeinspektoren entwickelt wurde. Sie bietet hohe Genauigkeit, schnelle Bildaufnahme und erweiterte Konnektivität – ideal für elektrische Diagnosen, mechanische Instandhaltung, HLK-Prüfungen und Gebäudeinspektionen . Dank präziser Wärmebildgebung und intuitiver Touchscreen-Oberfläche liefert die M11W klare Temperaturvisualisierungen für zuverlässige Feldanalysen.
Hauptbeschreibung

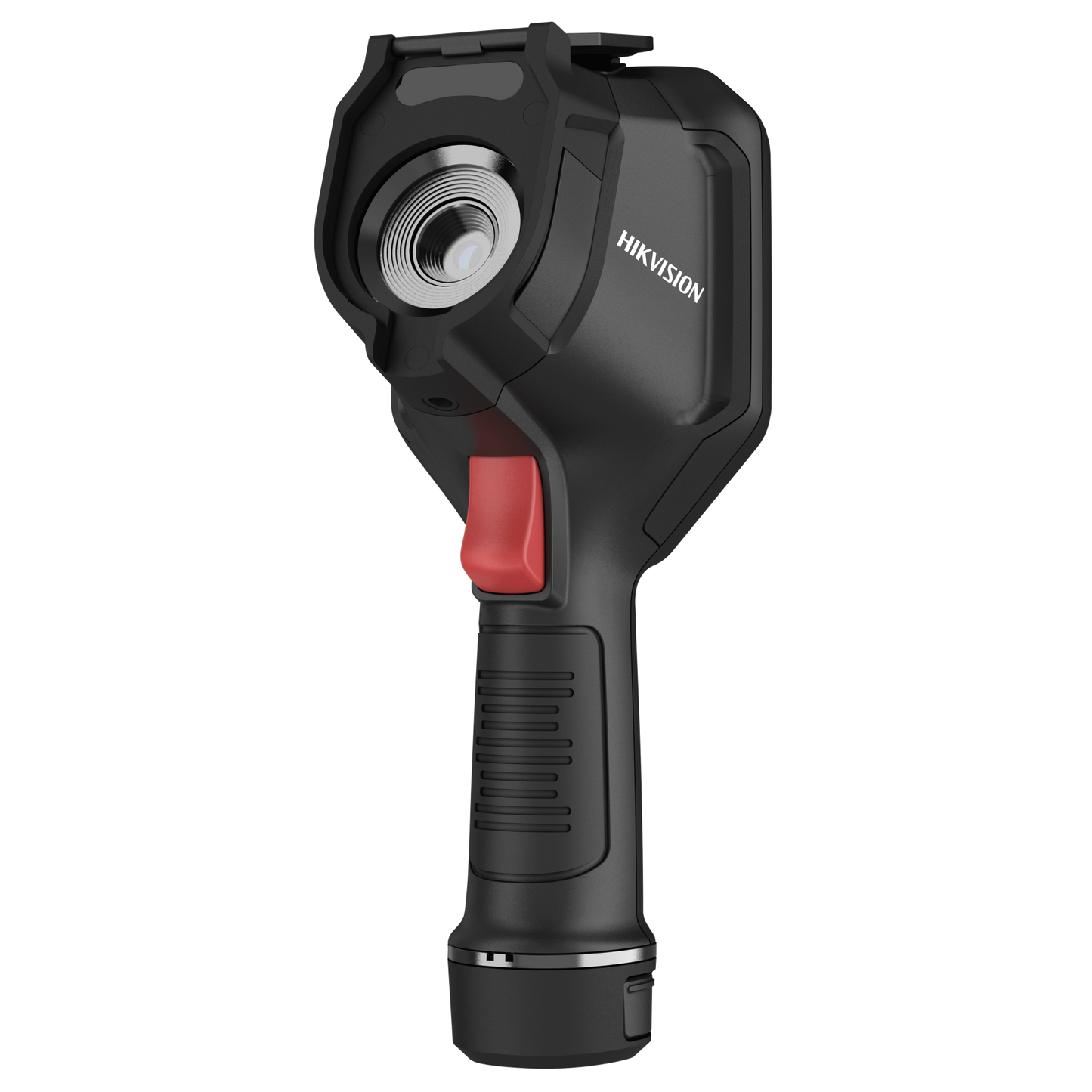

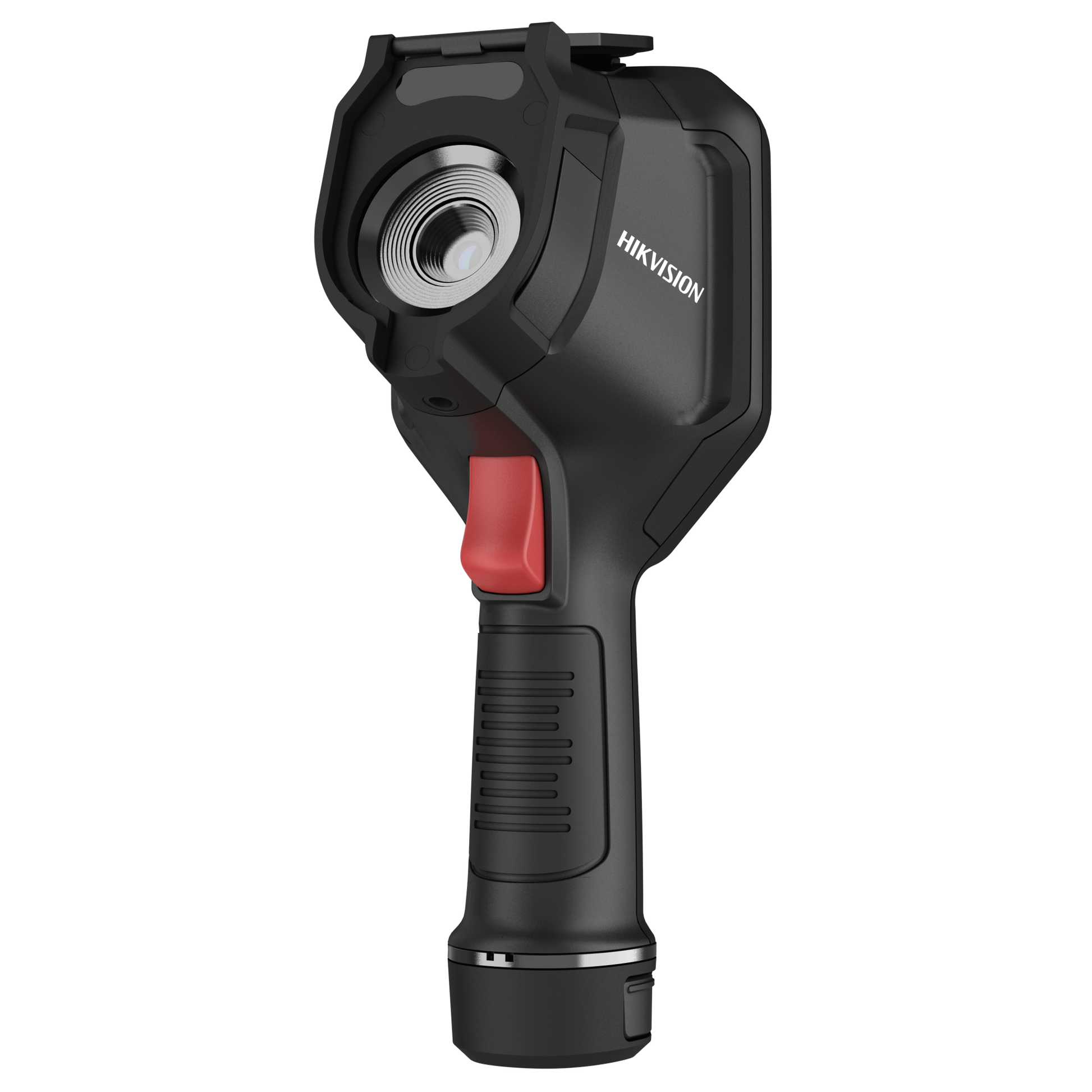

Ausgestattet mit einem 192 × 144 Infrarotdetektor (27.648 Pixel) und SuperIR-Verbesserung bis zu 384 × 288 Pixel liefert die M11W detailreiche Bilder für eine präzise Fehlererkennung. Die NETD < 40 mK der Kamera gewährleistet eine exzellente thermische Empfindlichkeit und erfasst selbst geringste Temperaturschwankungen. Ihr 3,6-mm-Objektiv (F1.0) bietet ein Sichtfeld von 37,2° × 27,8° und eignet sich ideal für großflächige Inspektionen auf kurze bis mittlere Distanzen.

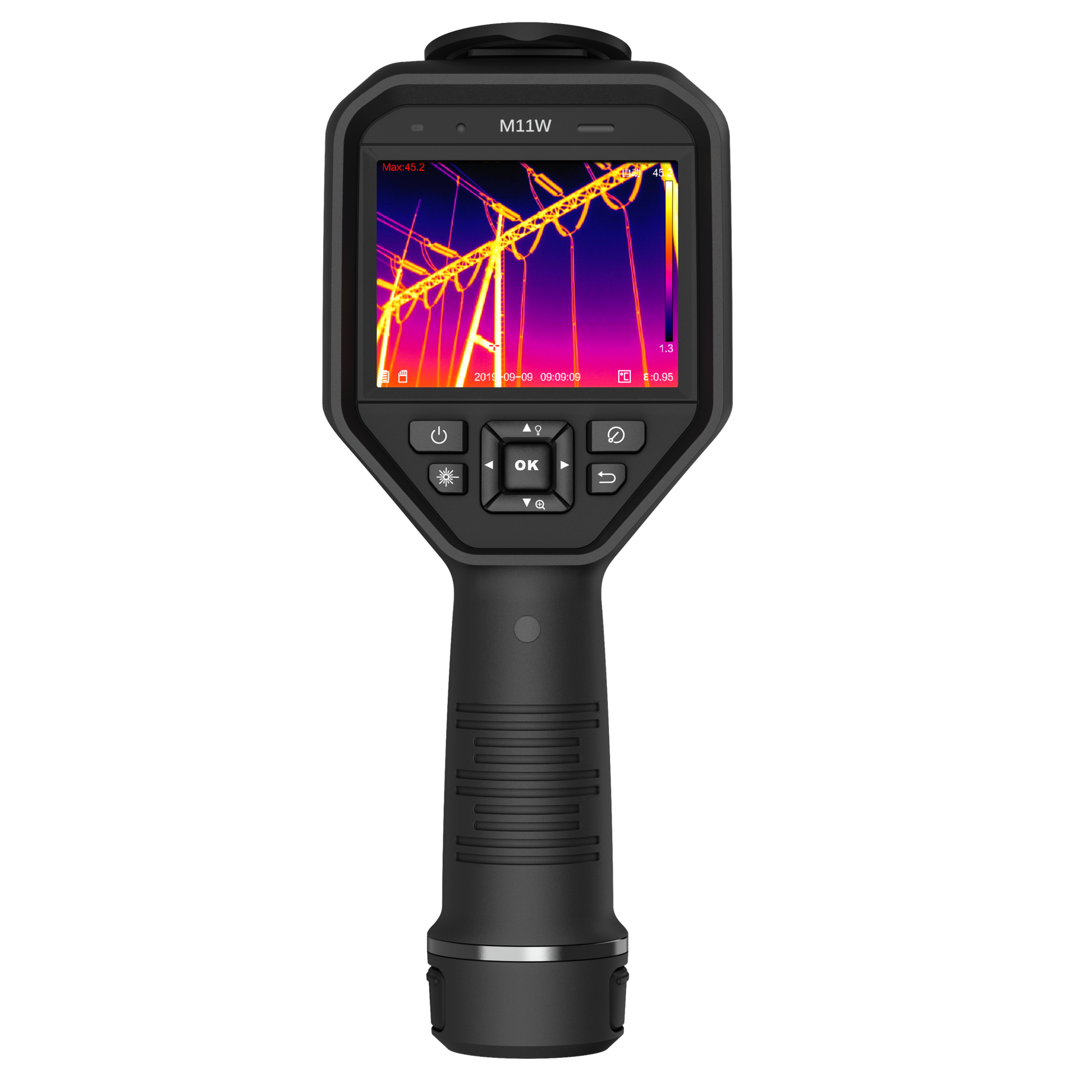

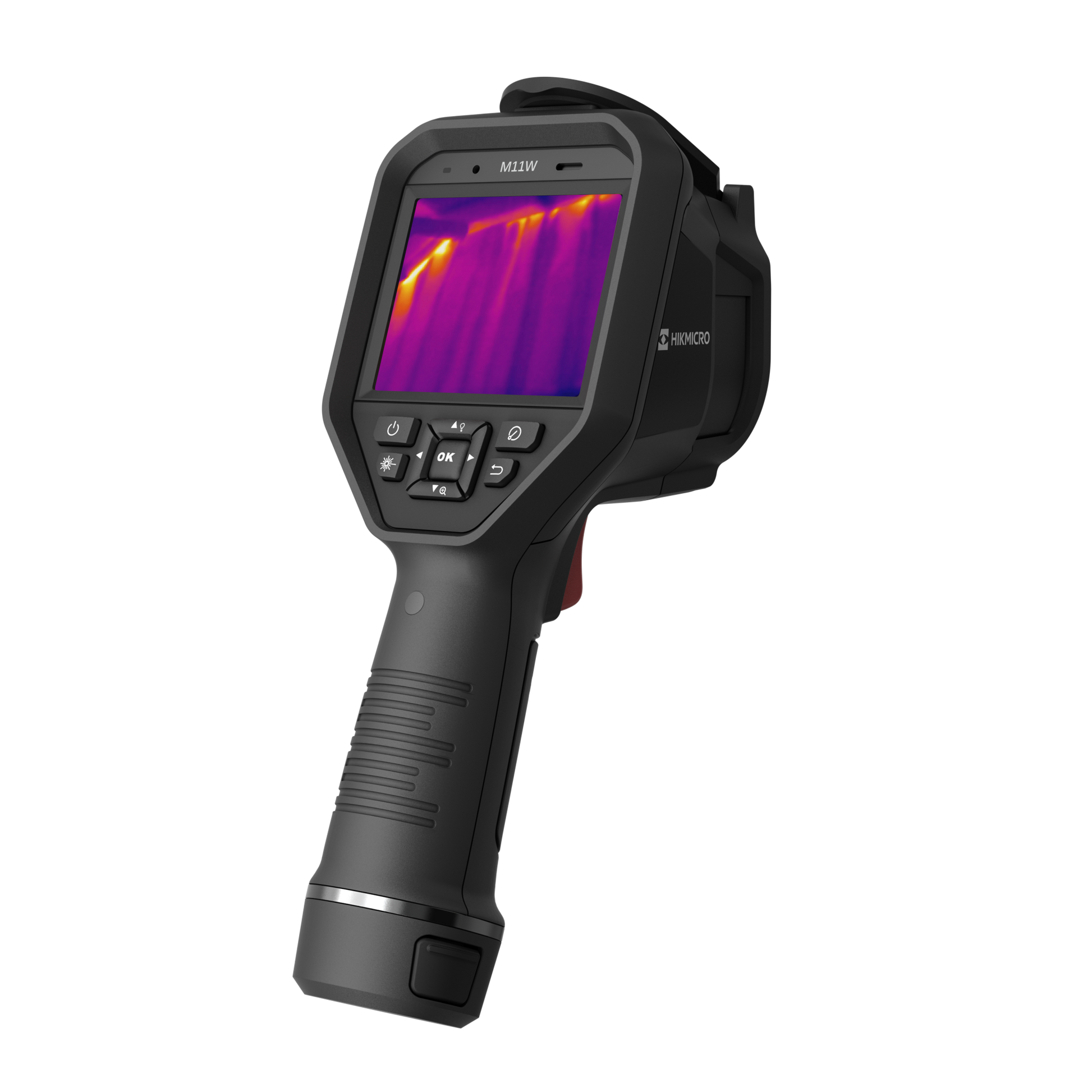

Das Gerät verfügt über einen 3,5-Zoll-LCD-Touchscreen (640 × 480) mit stufenlosem Zoom (1×–8×) und verschiedenen Farbpaletten wie Ironbow, Fusion und Blau-Rot für anpassbaren thermischen Kontrast. Anwender können zwischen den Modi „Thermal“, „Visuell“, „Fusion“ und „Bild-in-Bild“ wählen, um komplexe Szenen besser zu interpretieren. Mit 10 Messpunkten , formbasierter Bereichsanalyse (Linien, Rechtecke, Kreise) und automatischer/manueller Bereichssteuerung bietet es umfassende Analysewerkzeuge für detaillierte Berichte.
Die M11W unterstützt radiometrische MP4-Videoaufnahmen , Sprach- und Textanmerkungen sowie einen austauschbaren 16-GB-microSD-Speicher, der bis zu 60.000 Bilder oder 15 Stunden Videomaterial aufnehmen kann. Sie bietet WLAN- und Bluetooth-4.2- Konnektivität für Datenübertragung und Fernsteuerung sowie USB Typ-C für schnelles Laden und die Kommunikation mit einem PC.

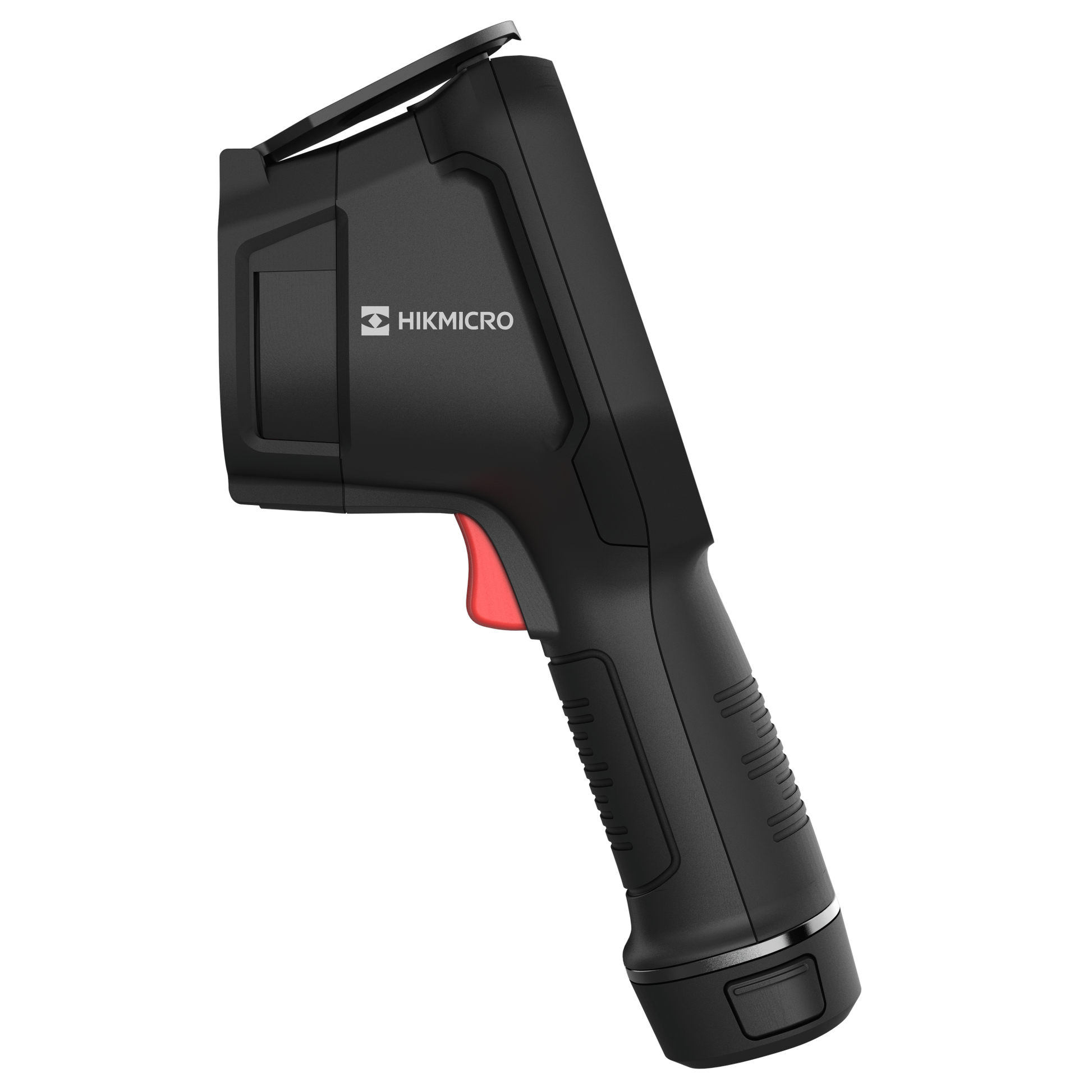

Das Gerät wurde für industrielle Umgebungen entwickelt, ist nach IP54 zertifiziert , sturzsicher aus 2 Metern Höhe und entspricht den Sicherheitsstandards IEC 61010-1 und EN 50130-4 . Sein wiederaufladbarer Lithium-Ionen-Akku ermöglicht bis zu 6 Stunden Dauerbetrieb und macht es somit zu einem zuverlässigen Begleiter für professionelle Anwender im Außendienst.
Technische Highlights
-
IR-Auflösung: 192 × 144 (SuperIR 384 × 288)
-
NETD: < 40 mK (@25°C, F#1.0)
-
Temperaturbereich: -20 °C bis 550 °C (-4 °F bis 1022 °F)
-
Genauigkeit: ±2°C / ±2%
-
Objektiv: 3,6 mm, F1.0 | Sichtfeld: 37,2° × 27,8° | Integriertes Sichtfeld: 3,33 mrad
-
Display: 3,5"-LCD-Touchscreen (640 × 480)
-
Zoom: 1× bis 8× stufenlos
-
Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisenbogen, Rotglühend, Fusion, Regen, Blaurot
-
Modi: Thermisch / Visuell / Fusion / PIP / Überblendung
-
Messwerkzeuge: 10 Punkte, 1 Linie, 5 Rechtecke, 5 Kreise
-
Speicher: 16 GB microSD (≈60.000 Bilder / 15 Stunden Video)
-
Konnektivität: WLAN (2,4 & 5 GHz), Bluetooth 4.2, USB Typ-C
-
Akkulaufzeit: ca. 6 Stunden | Ladezeit: 4 Stunden
-
Schutzart: IP54 | Falltest: 2 m
-
Gewicht: 660 g | Abmessungen: 244 × 100 × 104 mm
-
Betriebstemperatur: -10 °C bis 50 °C | Luftfeuchtigkeit: <95 % nicht kondensierend
Schlussbemerkung
Das M11W bietet die perfekte Balance aus Mobilität, Präzision und Langlebigkeit für anspruchsvolle Inspektionsaufgaben. Seine hohe Empfindlichkeit, die fortschrittliche SuperIR-Bildgebung und das robuste Industriedesign machen es zu einem zuverlässigen Werkzeug für Fachleute, die in der Elektrotechnik, Mechanik und Gebäudetechnik zuverlässige Wärmebilddiagnosen benötigen.
