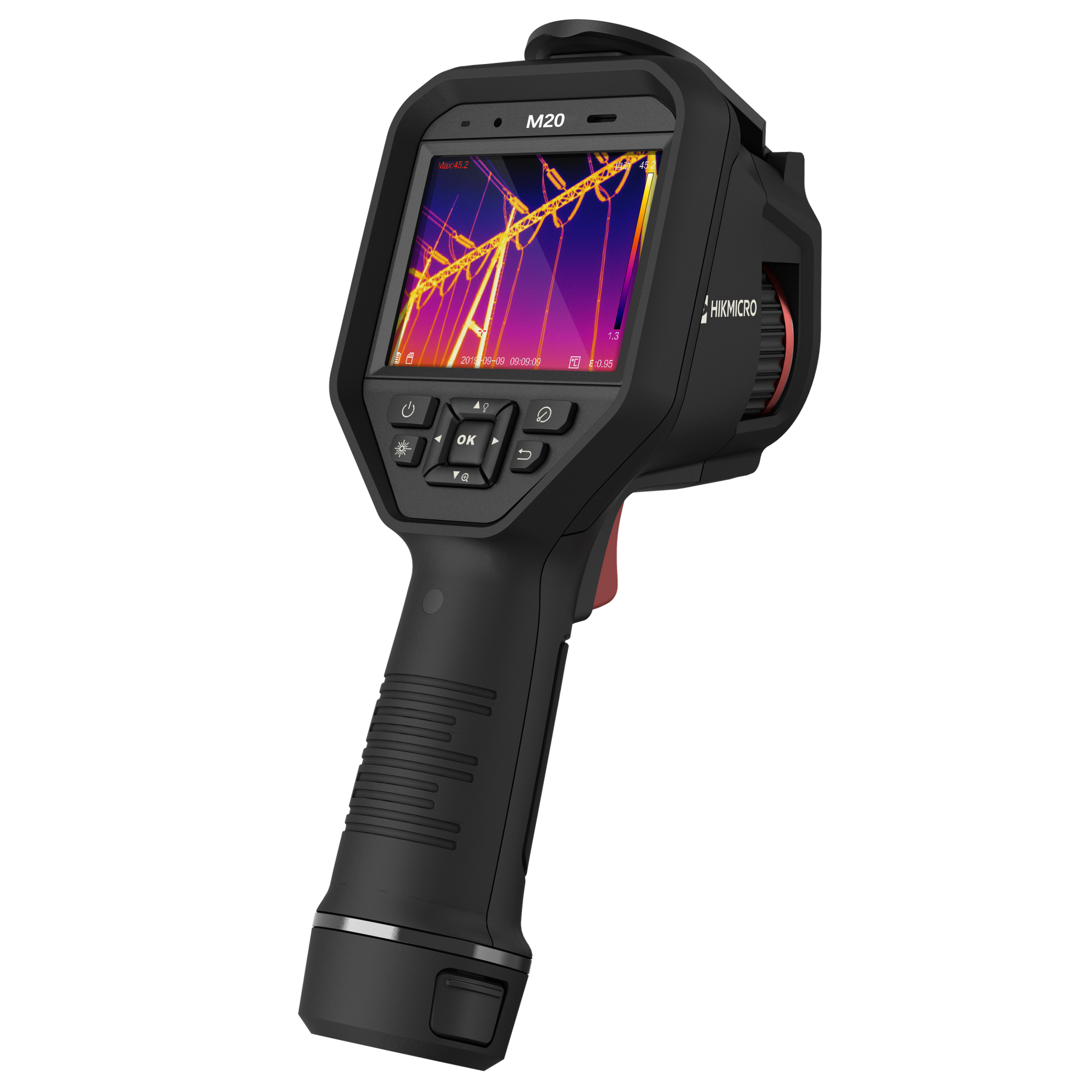

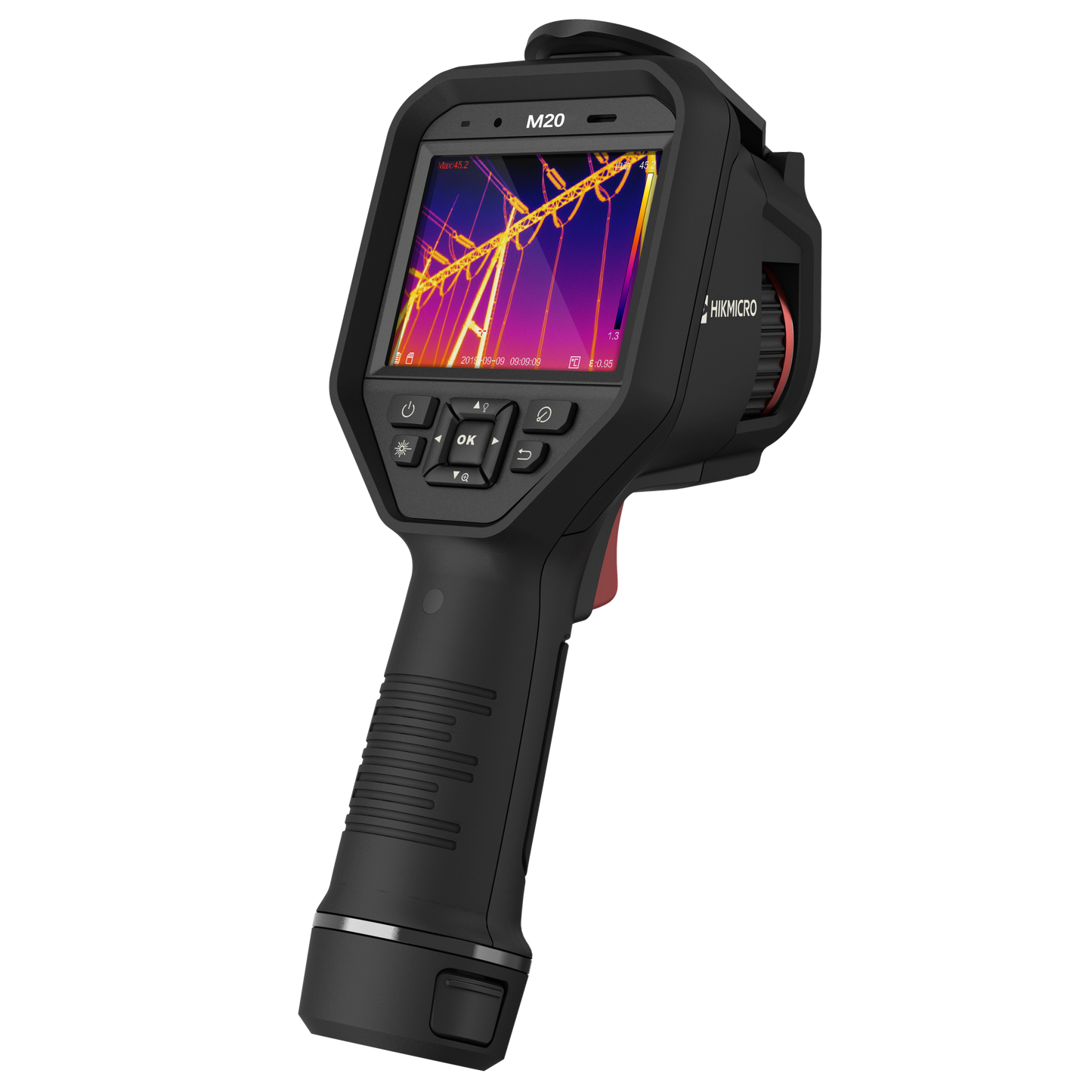

M-Serie M20 – Kompakte, handliche Wärmebildkamera für industrielle Inspektionen
Einführung
Die M-Serie M20 ist eine zuverlässige, handgeführte Wärmebildkamera, die speziell für Inspektionen in Industrie, Elektrotechnik und Gebäuden entwickelt wurde. Sie ermöglicht es Technikern, schnell Hotspots, Temperaturabweichungen und potenzielle Systemausfälle zu erkennen und so Sicherheit und Effizienz in komplexen Betriebsumgebungen zu erhöhen.
Hauptbeschreibung

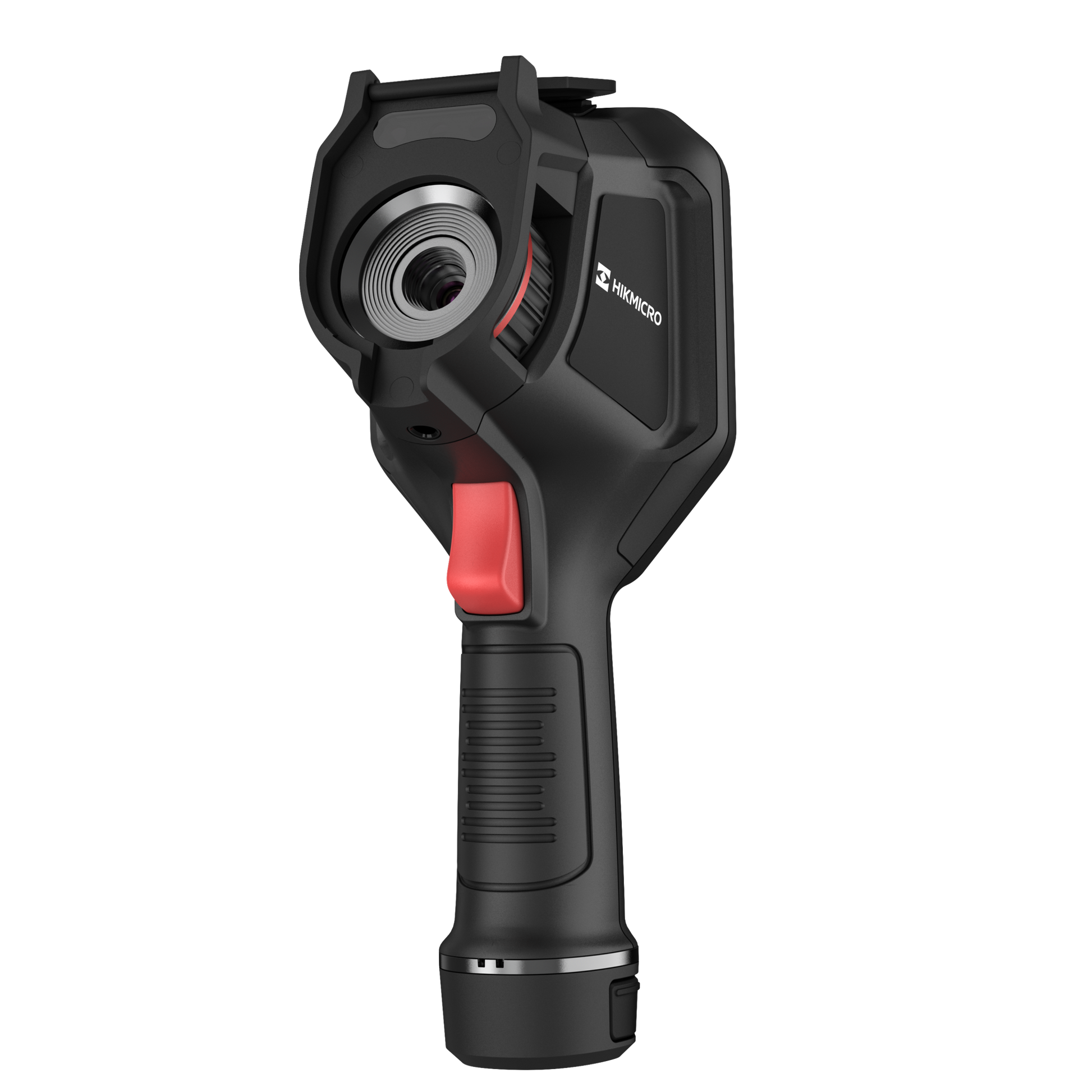

Mit einer IR-Auflösung von 256 × 192 Pixeln , ergänzt durch SuperIR 512 × 384 Pixel , liefert das M20 klare Wärmebilder für präzise Diagnosen. Dank eines NETD-Werts von unter 40 mK und eines 6,9-mm-Objektivs mit einer Lichtstärke von F1.0 bietet es ein Sichtfeld von 25° × 18,8° und eine hohe räumliche Auflösung von 1,74 mrad , was die genaue Erfassung von Temperaturunterschieden gewährleistet. Der manuelle Fokus ermöglicht ein präzises Anvisieren für detaillierte Inspektionen.

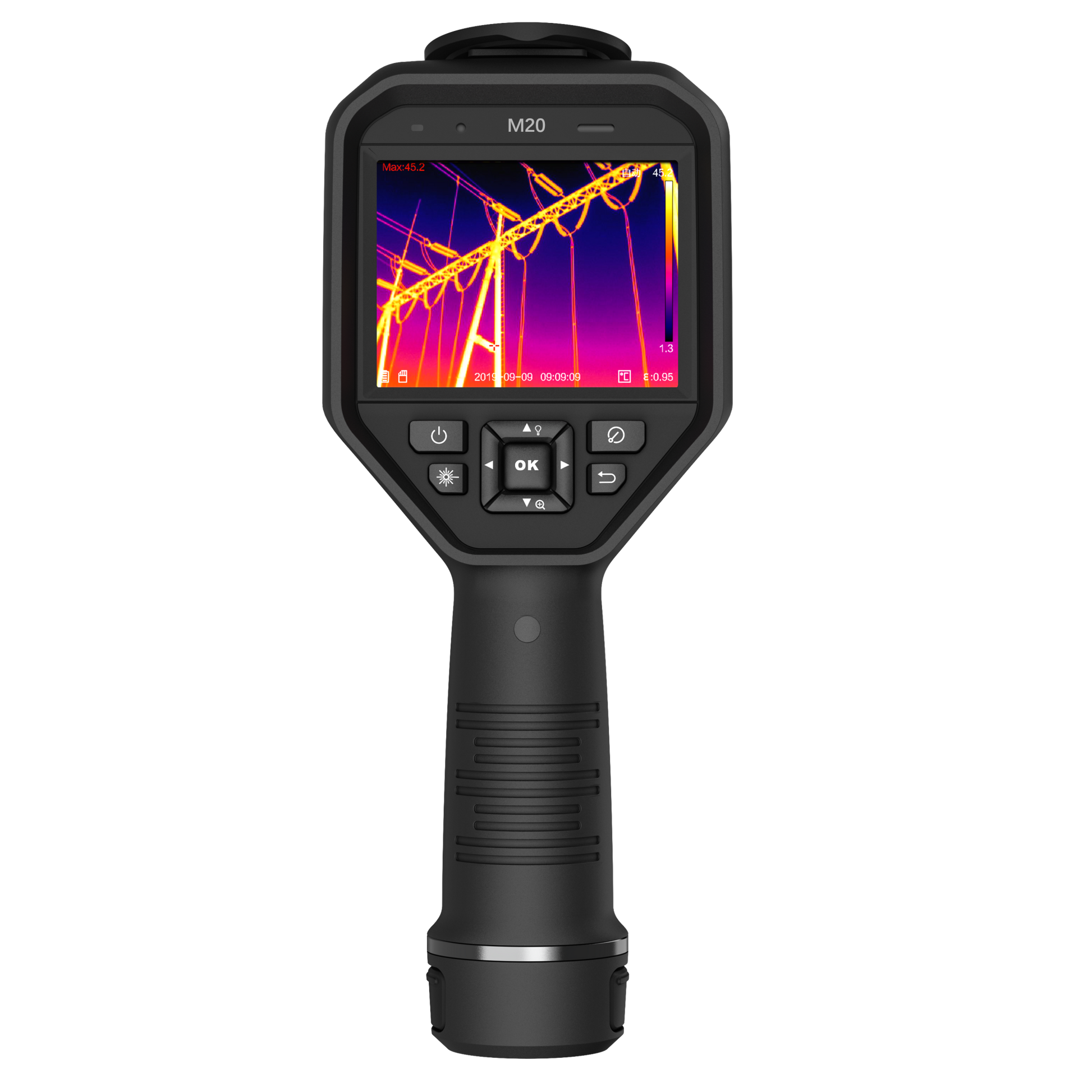

Die integrierte 8-MP-Kamera unterstützt die Modi „Thermalfusion“ und „Bild-in-Bild“ (PIP) und ermöglicht so die gleichzeitige Analyse von Wärme- und Sichtbildern. Der 3,5-Zoll-LCD-Touchscreen bietet eine einfache Bedienung mit digitalem Zoom von 1,0x bis 8,0x und verschiedenen Farbpaletten wie „Weiß heiß“, „Schwarz heiß“ und „Eisenbogen“ für vielseitige Inspektionsanforderungen.
Zu den Messwerkzeugen gehören die Erkennung von Mittelpunkten, Hotspots und Coldspots sowie 10 benutzerdefinierte Punkte , Linien, Rechtecke und Kreise für eine detaillierte Analyse. Der 16 GB große Micro-SD-Kartenspeicher bietet Platz für ca. 60.000 Bilder und ca. 15 Stunden Videomaterial und unterstützt Sprach- und Textanmerkungen.
Die Kamera bietet Konnektivität über WLAN (2,4/5 GHz) , Bluetooth 4.2 und USB Typ-C . Sie wird von einem austauschbaren Lithium-Ionen-Akku mit Strom versorgt, der eine Betriebsdauer von ca. 6 Stunden ermöglicht. Dank Schutzart IP54 und Fallfestigkeit bis 2 m ist sie äußerst robust und somit ideal für den Feldeinsatz geeignet.
Technische Highlights
-
IR-Auflösung: 256 × 192 (SuperIR 512 × 384)
-
NETD: < 40 mK bei 25°C (F#=1,0)
-
Sichtfeld: 25° × 18,8°
-
Objektiv: 6,9 mm, F1.0, manueller Fokus
-
Visuelle Kamera: 8 MP (3264 × 2448)
-
Display: 3,5-Zoll-LCD-Touchscreen, 640 × 480
-
Digitalzoom: 1,0x–8,0x stufenlos
-
Temperaturbereich: -20 °C bis 550 °C (-4 °F bis 1022 °F)
-
Genauigkeit: ±2°C / ±2%
-
Anschlüsse: WLAN (2,4/5 GHz), Bluetooth 4.2, USB Typ-C
-
Speicher: 16 GB Micro-SD (~60.000 Bilder / 15 Stunden Video)
-
Schutzart: IP54, Falltest aus 2 m Höhe
-
Akkulaufzeit: ≈ 6 Stunden, wiederaufladbar und austauschbar
-
Gewicht: ≈ 660 g
-
Abmessungen: 244 × 100 × 104 mm
Schlussbemerkung
Die M-Serie M20 vereint Mobilität, präzise Wärmebildgebung und robuste Langlebigkeit und ist damit die ideale Wahl für Ingenieure, Instandhaltungsfachkräfte und technische Prüfer. Ihre hochwertigen Wärmemessungen, die benutzerfreundliche Oberfläche und die zuverlässige Konstruktion gewährleisten genaue Inspektionen auch in anspruchsvollen Industrieumgebungen.
