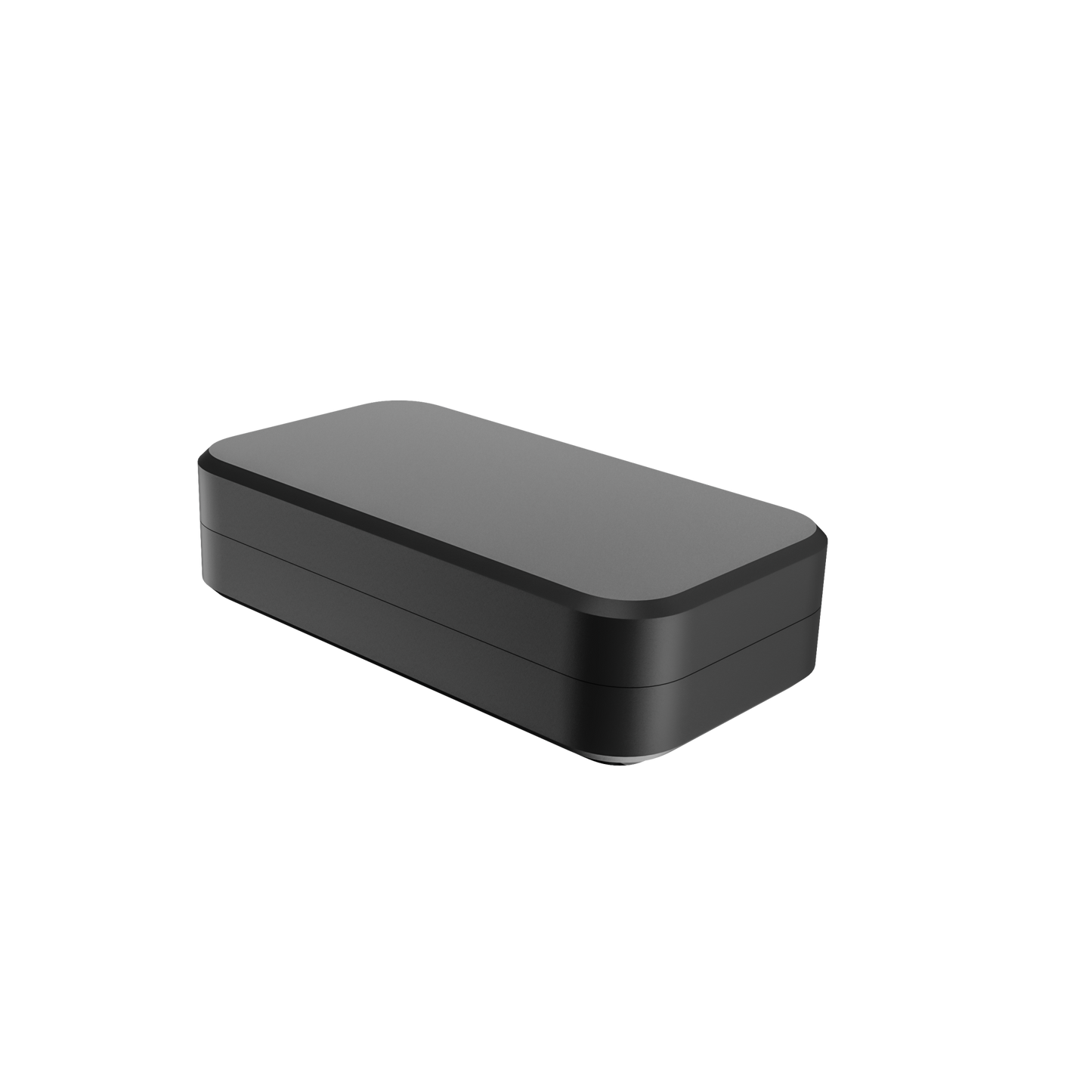

Mini-Serie Mini2 – Kompaktes Wärmebildmodul
Einführung

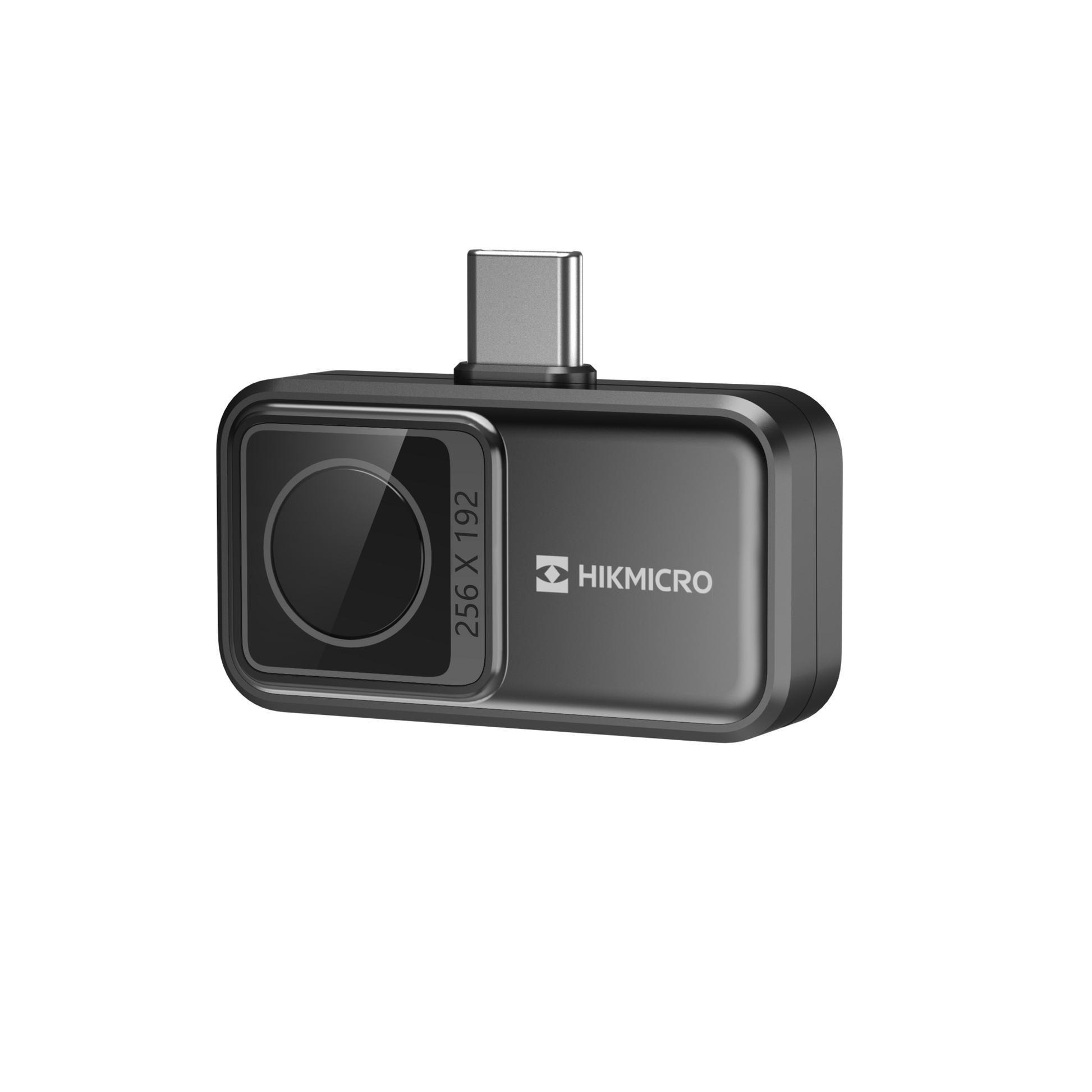

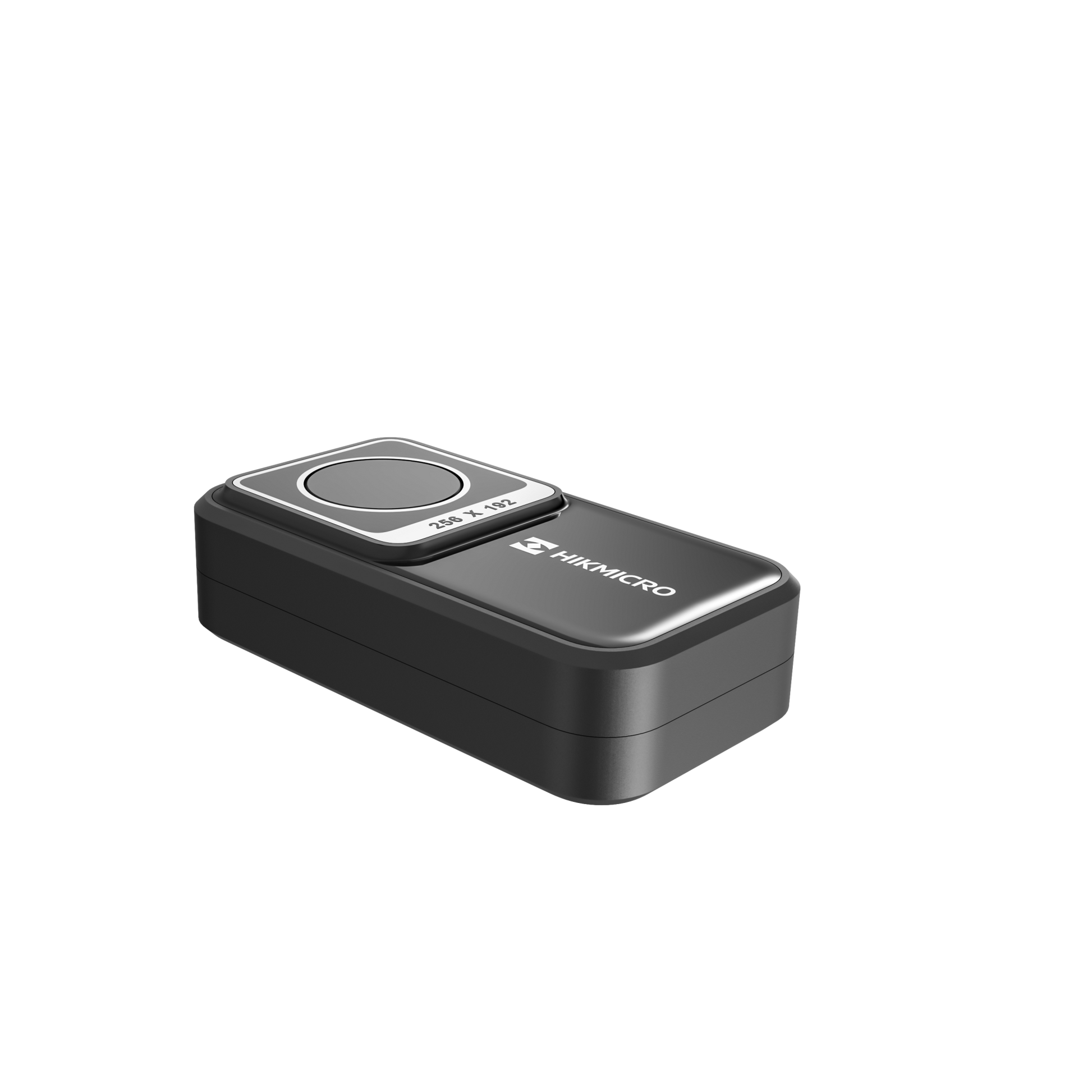

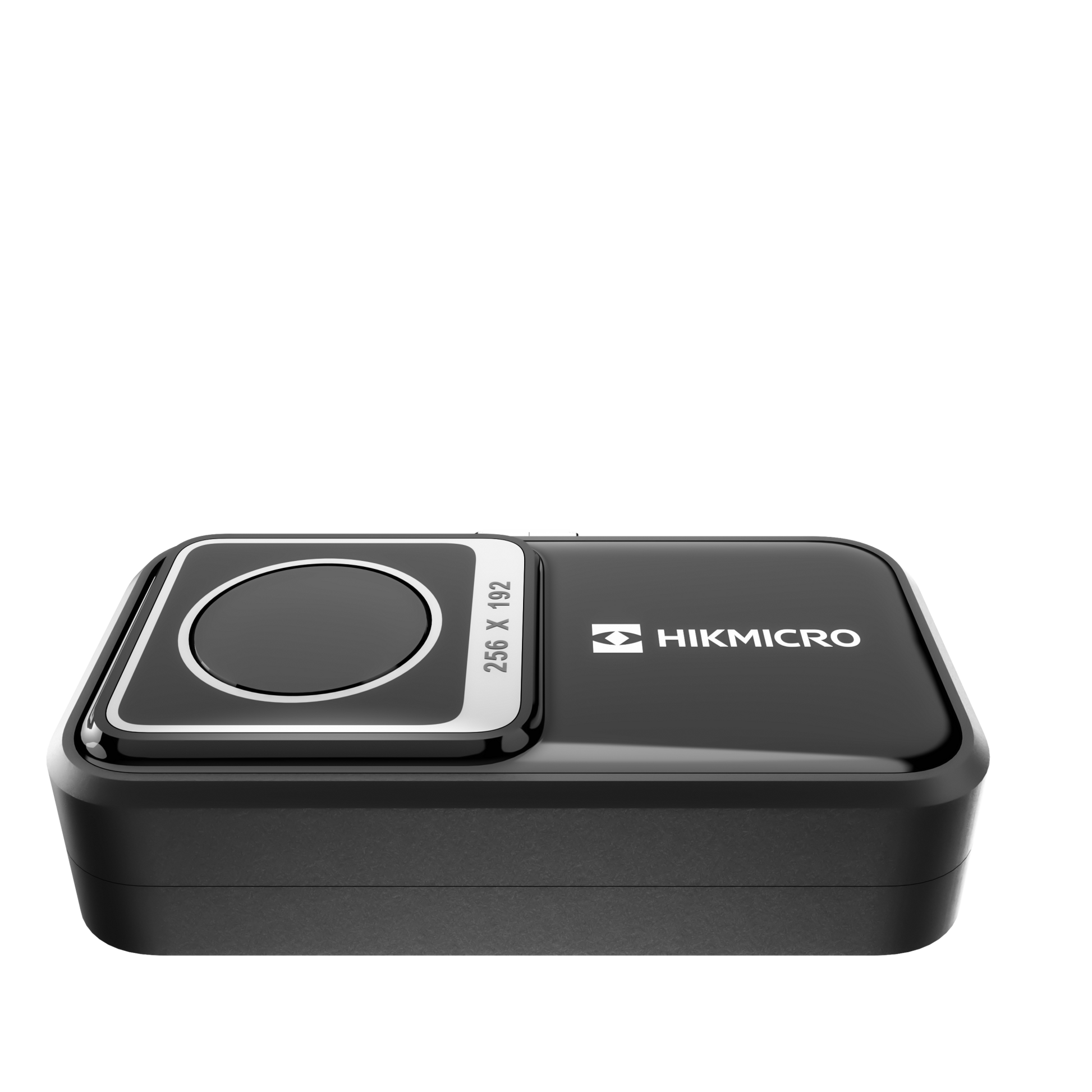

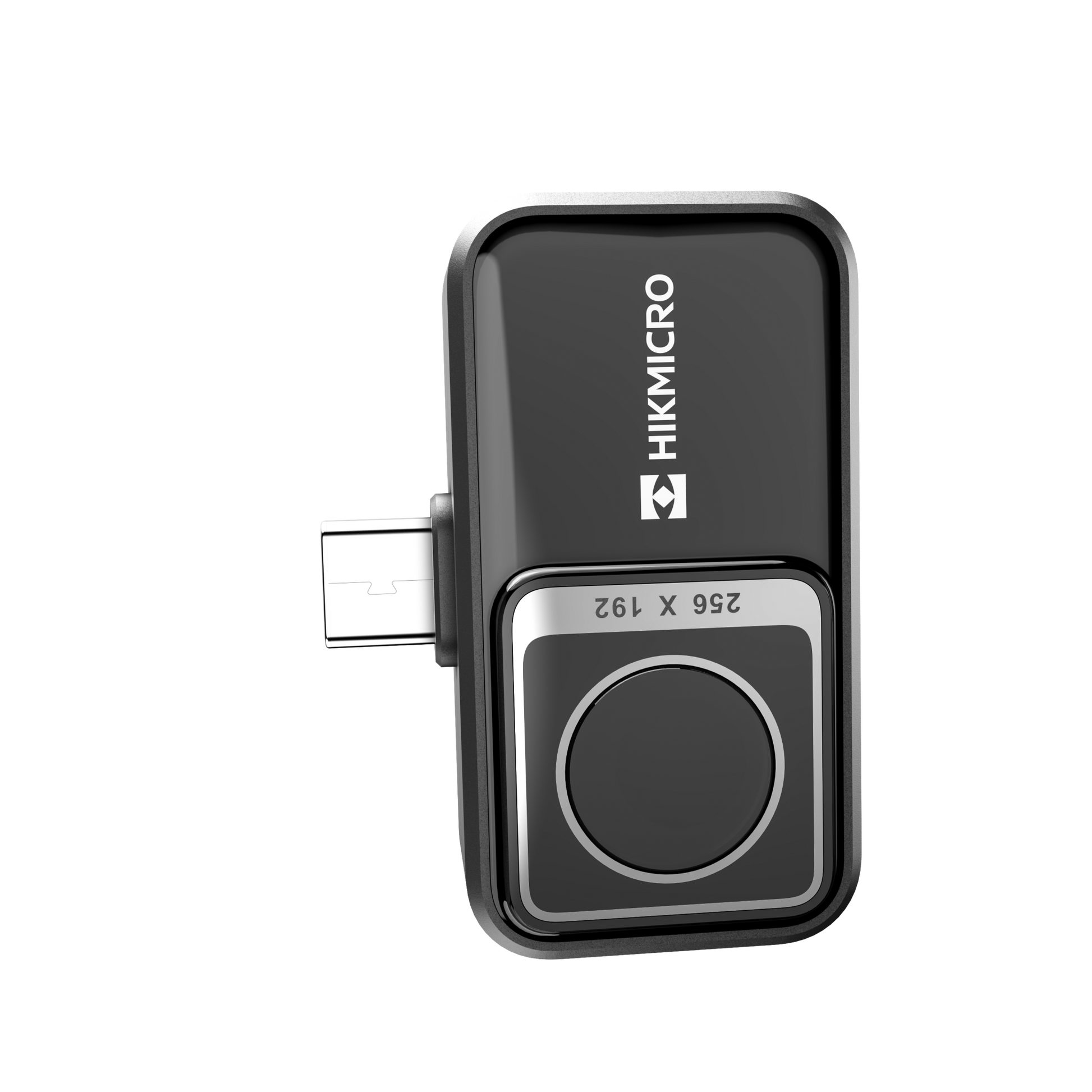

Das Mini2 ist ein Wärmebildmodul im Taschenformat, das für die Integration in tragbare Geräte, Drohnen oder Handanwendungen entwickelt wurde. Trotz seiner geringen Größe liefert es hochauflösende Infrarotbilder und präzise Temperaturmessungen.
Hauptbeschreibung
Die Mini2 bietet eine Infrarotauflösung von 256 × 192 Pixeln mit einem NETD < 40 mK und gewährleistet so klare Wärmebilder für kleine oder mobile Anwendungen. Ihr 3,5-mm-Objektiv (F1.0) bietet ein Sichtfeld von 50° × 37,2° , eine Naheinstellgrenze von 0,2 m und ermöglicht dank des fokussierfreien Designs sofortige Aufnahmen.
Das Gerät unterstützt verschiedene Farbpaletten , darunter Weißheiß, Schwarzheiß, Regenbogen, Eisenbogen, Sepia, Eisfeuer, Rotheiß und Grünheiß, und ermöglicht so vielseitige Wärmebildvisualisierung. Benutzer können im Wärmebild- oder Fusionsmodus arbeiten, um Wärmebild- und Bilddaten zu kombinieren.
Die Temperaturmessung erstreckt sich von -20 °C bis 350 °C (-4 °F bis 662 °F) mit einer Genauigkeit von ±2 °C bzw. ±2 % . Das Mini2 bietet Messfunktionen für den Mittelpunkt, den heißesten Punkt und den kältesten Punkt sowie 3 benutzerdefinierbare Messpunkte und 3 Rechtecke für flexible Analysen.
Der Mini2 wurde für einen geringen Stromverbrauch ( 360 mW ) und kompakte Anwendungen konzipiert, wiegt nur ≈20 g und misst 42 × 22,5 × 11,2 mm , wodurch er sich ideal für die Integration in leichte und tragbare Systeme eignet.
Technische Highlights
-
IR-Auflösung: 256 × 192
-
NETD: < 40 mK (bei 25°C, F#=1,0)
-
Sichtfeld: 50° × 37,2°
-
Objektiv: 3,5 mm, F1.0, fokusfrei
-
Temperaturbereich: -20 °C bis 350 °C (-4 °F bis 662 °F)
-
Genauigkeit: ±2°C / ±2%
-
Messwerkzeuge: Mittelpunkt, Hotspot, Coldspot, 3 benutzerdefinierte Punkte, 3 Rechtecke
-
Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisenbogen, Sepia, Farbe, Eisfeuer, Regen, Rotglühend, Grünglühend, Dunkelblau, Kombiniert
-
Bildmodi: Wärmebild / Fusion
-
Leistungsaufnahme: 360 mW
-
Schutzart: IP40
-
Falltest: 1 m
-
Betriebstemperatur: -10 °C bis 50 °C (14 °F bis 122 °F)
-
Lagertemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)
-
Gewicht: ≈ 20 g (0,044 lb)
-
Abmessungen: 42 × 22,5 × 11,2 mm (1,65 × 0,89 × 0,44 Zoll)
Schlussbemerkung
Die Mini2 ist eine kompakte und dennoch leistungsstarke Wärmebildlösung , die sich perfekt für die Integration in mobile Plattformen, persönliche Inspektionsgeräte oder Drohnen eignet und eine zuverlässige und präzise Wärmeanalyse in einem Miniaturformat ermöglicht.
