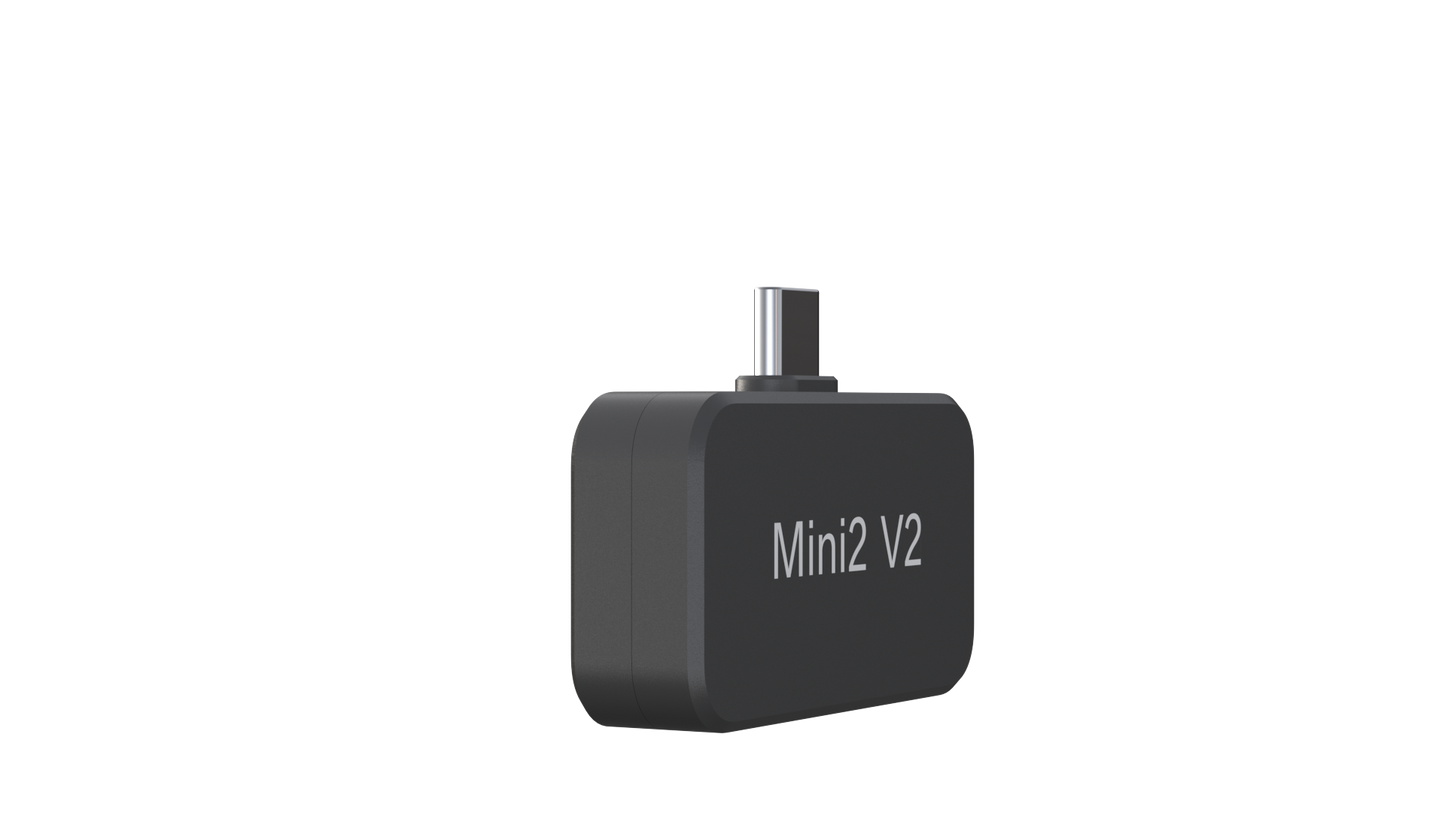

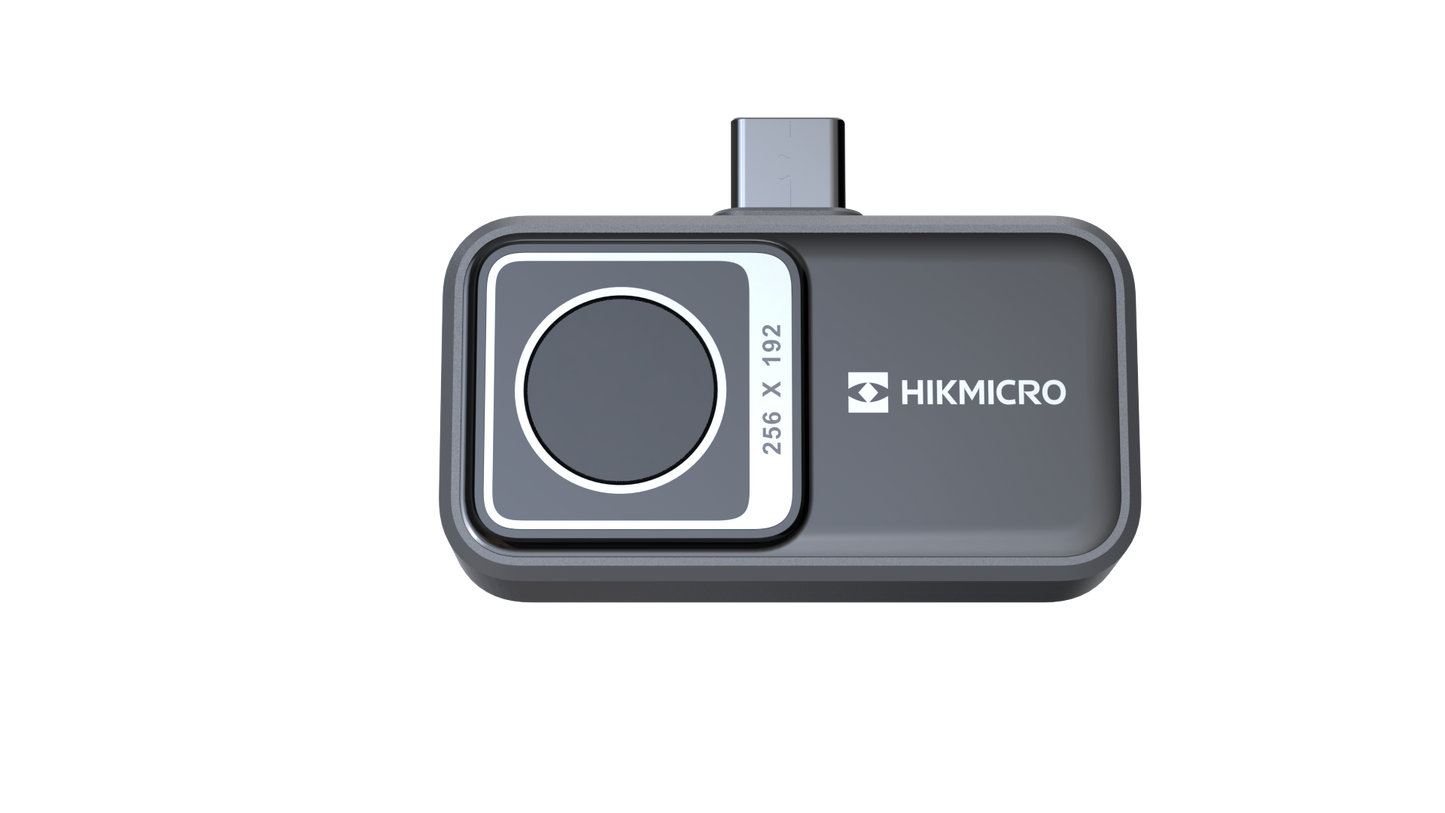

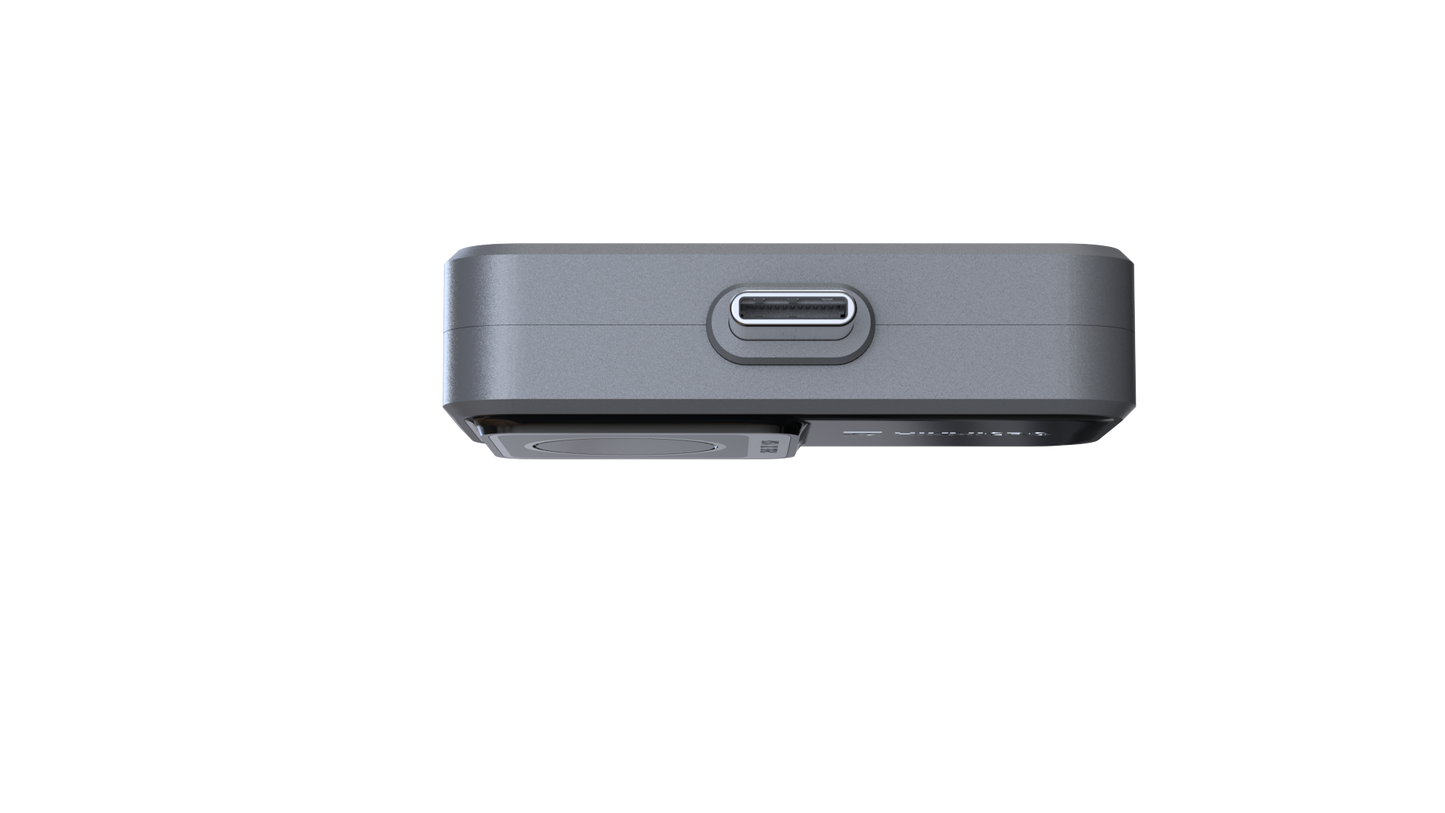

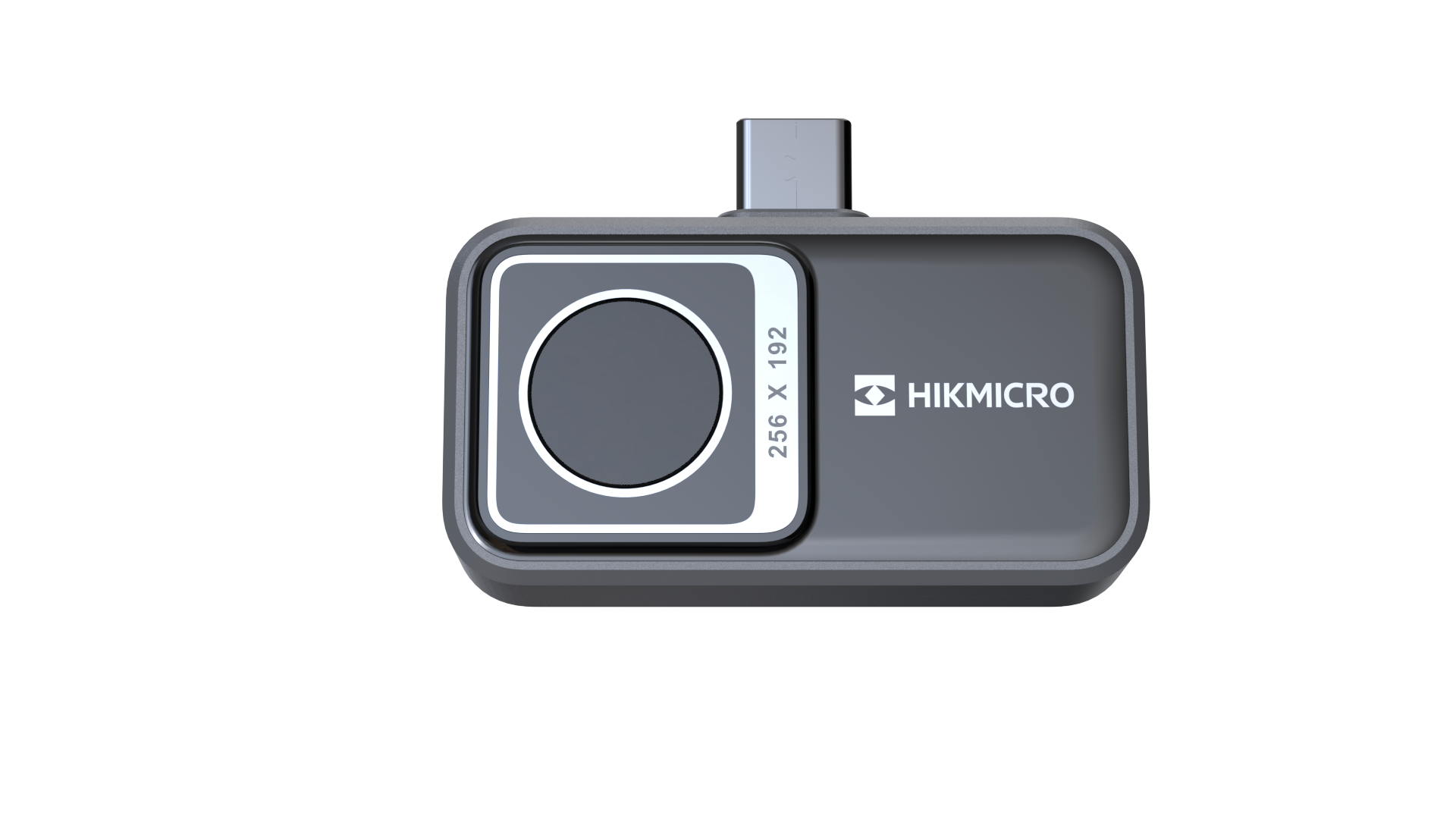

Mini-Serie Mini2 V2 – Kompaktes Wärmebildmodul
Einführung
Das Mini2 V2 ist ein ultrakompaktes, tragbares Wärmebildmodul, das für die Integration in Smartphones und Tablets entwickelt wurde. Es eignet sich ideal für Inspektionen und mobile Wärmeanalysen unterwegs und vereint präzise Wärmemessung mit einem leichten Plug-and-Play-Design .
Hauptbeschreibung
Mit einer Infrarotauflösung von 256 × 192 Pixeln und SuperIR-Verbesserung liefert die Mini2 V2 hochdetaillierte Wärmebilder sowohl in der Live-Ansicht als auch in aufgenommenen Fotos. Ihr 3,5-mm-Objektiv mit einer Lichtstärke von F1.0 bietet ein Sichtfeld von 50° × 37,2° und eine Naheinstellgrenze von 0,2 m , was Wärmebildinspektionen aus nächster Nähe ermöglicht.
Das Gerät unterstützt eine Vielzahl von Farbpaletten , darunter Weißheiß, Schwarzheiß, Regenbogen, Eisenbogen, Sepia, Farbe, Eisfeuer, Regen, Rotheiß, Grünheiß, Dunkelblau und Kombiniert. Wärmebilder können im Wärmebildmodus oder im Bild-in-Bild-Modus (PIP) zur besseren Visualisierung angezeigt werden.
Die Temperaturmessung erfolgt im Bereich von -20 °C bis 400 °C (-4 °F bis 752 °F) mit einer Genauigkeit von ±2 °C / ±2 % . Zur Analyse stehen dem Benutzer ein zentraler Messpunkt, ein heißer Messpunkt, ein kalter Messpunkt sowie 3 benutzerdefinierte Messpunkte, 3 Rechtecke und 1 Linie zur Verfügung.
Der Mini2 V2 bietet plattformübergreifende Kompatibilität mit iOS-, Android- und Windows-Geräten und nutzt dafür die HIKMICRO Viewer App für Mobilgeräte und die HIKMICRO Analyzer Software für PCs.
Mit einem Gewicht von nur ≈20 g und Abmessungen von 42 × 22,5 × 11,2 mm ist es extrem portabel und robust, bietet Schutz nach IP40 und übersteht Stürze aus 1 m Höhe .
Technische Highlights
-
IR-Auflösung: 256 × 192
-
SuperIR: Ja, auf aufgenommenen Bildern und in der Live-Ansicht.
-
NETD: < 40 mK (bei 25°C, F#=1,0)
-
Bildfrequenz: 25 Hz
-
Detektorabstand: 12 μm
-
Spektralbereich: 7,5 – 14 μm
-
Brennweite / Blendenzahl: 3,5 mm / F1.0
-
Sichtfeld: 50° × 37,2°
-
Minimale Fokusdistanz: 0,2 m (0,66 ft)
-
Fokusmodus: Fokusfrei
-
Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisenbogen, Sepia, Farbe, Eisfeuer, Regen, Rotglühend, Grünglühend, Dunkelblau, Kombiniert
-
Bildmodi: Wärmebild, Bild-in-Bild
-
Objekttemperaturbereich: -20 °C bis 400 °C (-4 °F bis 752 °F)
-
Genauigkeit: ±2°C / ±2%
-
Messwerkzeuge: Mittelpunkt, Hotspot, Coldspot, 3 benutzerdefinierte Punkte, 3 Rechtecke, 1 Linie
-
Leistungsaufnahme: 360 mW
-
Schnittstellen: USB-C Android, USB-C iOS, Lightning iOS (mit Adapter)
-
Gerätekompatibilität: iOS 14+, Android 7+, Windows-Geräte
-
Softwarekompatibilität: HIKMICRO Viewer (iOS, Android), HIKMICRO Analyzer (Windows)
-
Schutzart: IP40
-
Falltesthöhe: 1 m (3,28 Fuß)
-
Betriebstemperatur: -10 °C bis 50 °C (14 °F bis 122 °F)
-
Lagertemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)
-
Gewicht: ≈20 g (0,044 lb)
-
Abmessungen: 42 × 22,5 × 11,2 mm (1,65 × 0,89 × 0,44 Zoll)
Schlussbemerkung
Das Mini2 V2 ist ein vielseitiges Wärmebildmodul im Taschenformat, das für mobile und eingebettete Anwendungen entwickelt wurde und hochauflösende Wärmebildgebung, präzise Messungen sowie eine nahtlose Smartphone-Integration in einem leichten und robusten Gehäuse bietet.
