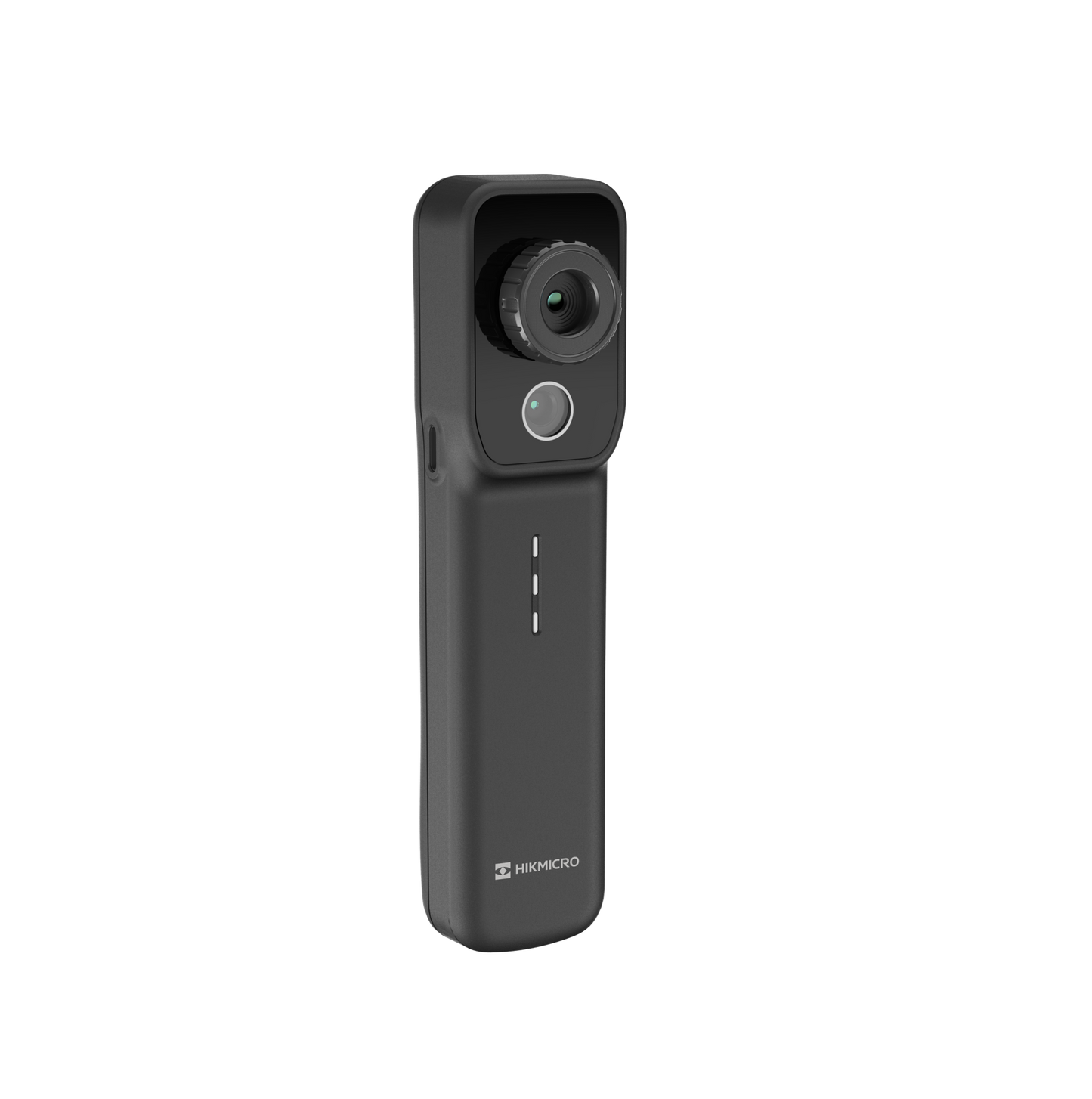

Mini-Serie MiniX – Fortschrittliches mobiles Wärmebildmodul
Einführung

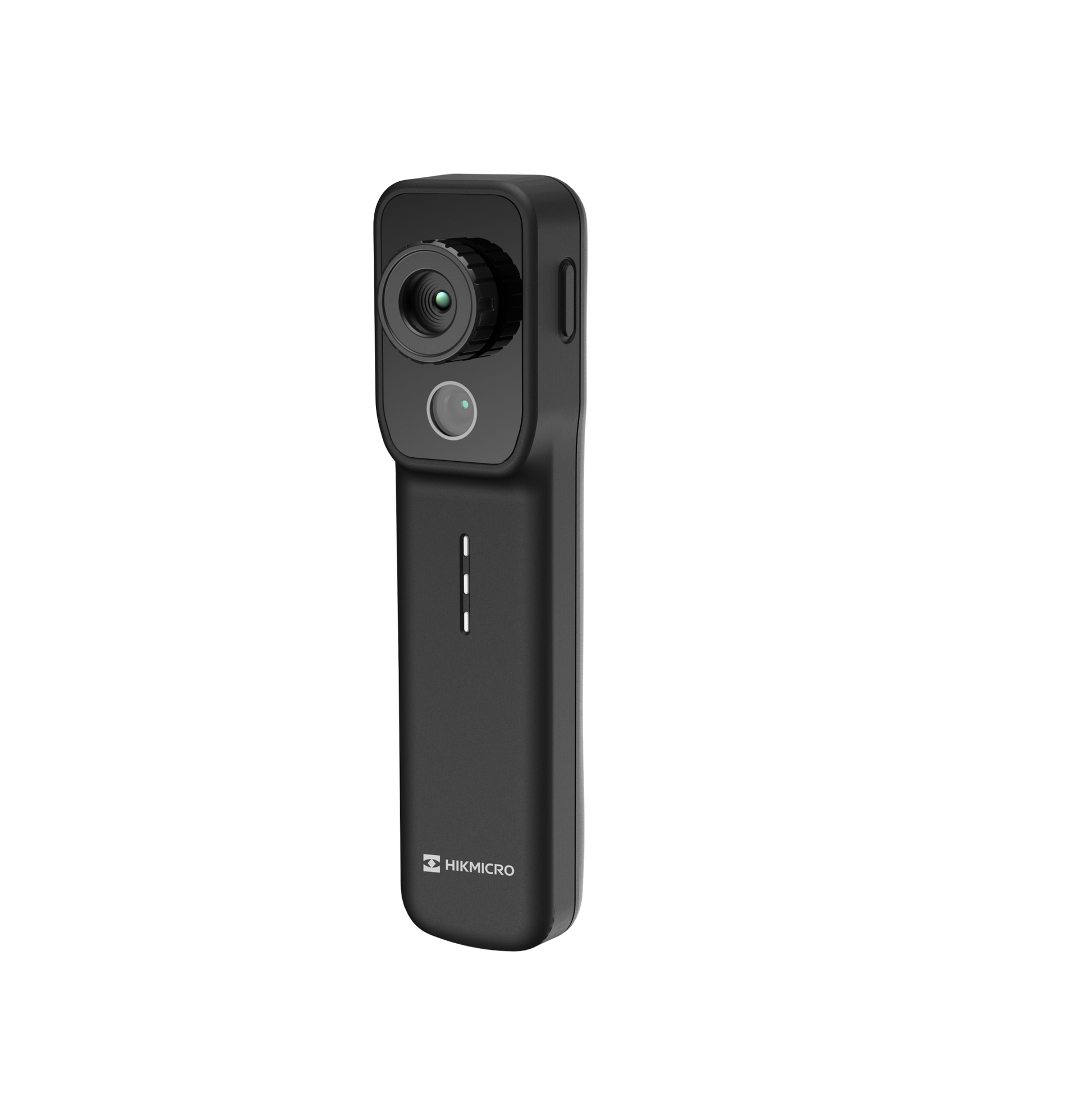

Das MiniX ist ein kompaktes und vielseitiges Wärmebildmodul, das für die Integration in Smartphones, Tablets und Windows-Geräte entwickelt wurde. Dank SuperIR-Verbesserung und manueller Fokussteuerung liefert es hochpräzise Wärmebilder für Inspektion, Analyse und professionelle Anwendungen .
Hauptbeschreibung
Die MiniX bietet eine Infrarotauflösung von 256 × 192 Pixeln mit SuperIR-Funktion sowohl in der Live-Ansicht als auch in aufgenommenen Bildern und sorgt so für eine verbesserte thermische Klarheit . Ihr 3,6-mm-Objektiv mit einer Lichtstärke von F1.0 bietet ein Sichtfeld von 37,2° × 50° und eignet sich sowohl für Nahaufnahmen als auch für allgemeine Wärmebildaufnahmen .
Das Modul unterstützt mehrere Farbpaletten , darunter Weißheiß, Schwarzheiß, Regenbogen, Eisenbogen, Rotheiß, Fusion, Regen und Blaurot. Es arbeitet in den Modi Thermik, Visuell, Fusion, Bild-in-Bild und Mischen und ermöglicht so die umfassende Analyse komplexer Umgebungen.
Das MiniX misst Temperaturen von -20°C bis 550°C (-4°F bis 1022°F) mit einer Genauigkeit von ±2°C / ±2% . Zur detaillierten Inspektion stehen dem Benutzer ein zentraler Messpunkt, ein heißer Messpunkt, ein kalter Messpunkt sowie 3 benutzerdefinierte Messpunkte, 3 Rechtecke und 1 Linie zur Verfügung.
Thermische Daten können als radiometrische JPEG-Bilder oder MP4-Videos in der HIKMICRO Viewer App gespeichert werden, und radiometrisches Infrarot-Videostreaming wird über UVC (5Hz) unterstützt.
Mit einem Gewicht von ca. 158 g und Abmessungen von 155,45 × 38,89 × 32,15 mm ist der MiniX tragbar, leicht und robust . Er verfügt über IP54-Schutz , Fallfestigkeit aus 1 m Höhe und vielfältige Montagemöglichkeiten, darunter eine Handy-/Tablet-Halterung, eine magnetische Wandhalterung oder ein Stativ .
Technische Highlights
-
IR-Auflösung: 256 × 192
-
SuperIR: Ja, in der Live-Ansicht und in aufgenommenen Bildern.
-
NETD: < 40 mK (bei 25°C, F#=1,0)
-
Bildfrequenz: 25 Hz
-
Detektorabstand: 12 μm
-
Spektralbereich: 7,5 – 14 μm
-
Brennweite / Blendenzahl: 3,6 mm / F1.0
-
Sichtfeld: 37,2° × 50°
-
Minimale Fokusdistanz: 0,05 m (0,164 ft)
-
Fokusmodus: Manueller Fokus
-
Visuelle Kamera: 640 × 480 (0,3 MP)
-
Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisenbogen, Rotglühend, Fusion, Regen, Blaurot
-
Bildmodi: Wärmebild, Sichtbild, Fusion, Bild-in-Bild, Überblendung
-
Temperaturbereich: -20 °C bis 550 °C (-4 °F bis 1022 °F)
-
Genauigkeit: ±2°C / ±2%
-
Messwerkzeuge: Mittelpunkt, Hotspot, Coldspot, 3 benutzerdefinierte Punkte, 3 Rechtecke, 1 Linie
-
Bildspeicherung: Radiometrisches JPEG (HIKMICRO Viewer App)
-
Videospeicherung: MP4-Video (25 Hz)
-
Videostreaming: Radiometrisches IR über UVC (5 Hz)
-
Anschlüsse: Wi-Fi 802.11 b/g/n, USB-C
-
Software: HIKMICRO Viewer (iOS/Android), HIKMICRO Analyzer (Windows)
-
Gerätekompatibilität: iOS 14+, Android 9+, Windows-Geräte
-
Stromversorgung: USB-C (5 V/2 A), wiederaufladbarer Lithium-Ionen-Akku
-
Akkulaufzeit: ≈4 Stunden, Schnellladung unterstützt (50 % in 30 Minuten, 85 % in 1 Stunde, 100 % in 2 Stunden)
-
Batterieanzeige: Ja
-
Schutzart: IP54
-
Falltesthöhe: 1 m (3,28 Fuß)
-
Betriebstemperatur: -10 °C bis 50 °C (14 °F bis 122 °F)
-
Lagertemperatur: -20 °C bis 70 °C (-4 °F bis 158 °F)
-
Gewicht: ≈158 g (0,35 lb)
-
Abmessungen: 155,45 × 38,89 × 32,15 mm (6,12 × 1,53 × 1,27 Zoll)
-
Installation: Handy-/Tablet-Halterung, magnetische Wandhalterung, Stativbefestigung
Schlussbemerkung
Die MiniX vereint fortschrittliche Wärmebildtechnologie , Portabilität und plattformübergreifende Kompatibilität und ist damit die ideale Lösung für Profis und Hobbyisten , die unterwegs genaue und zuverlässige Wärmemessungen benötigen.
