Mini-Serie Mini3 – Hochleistungsfähiges Taschen-Thermomodul
Einführung

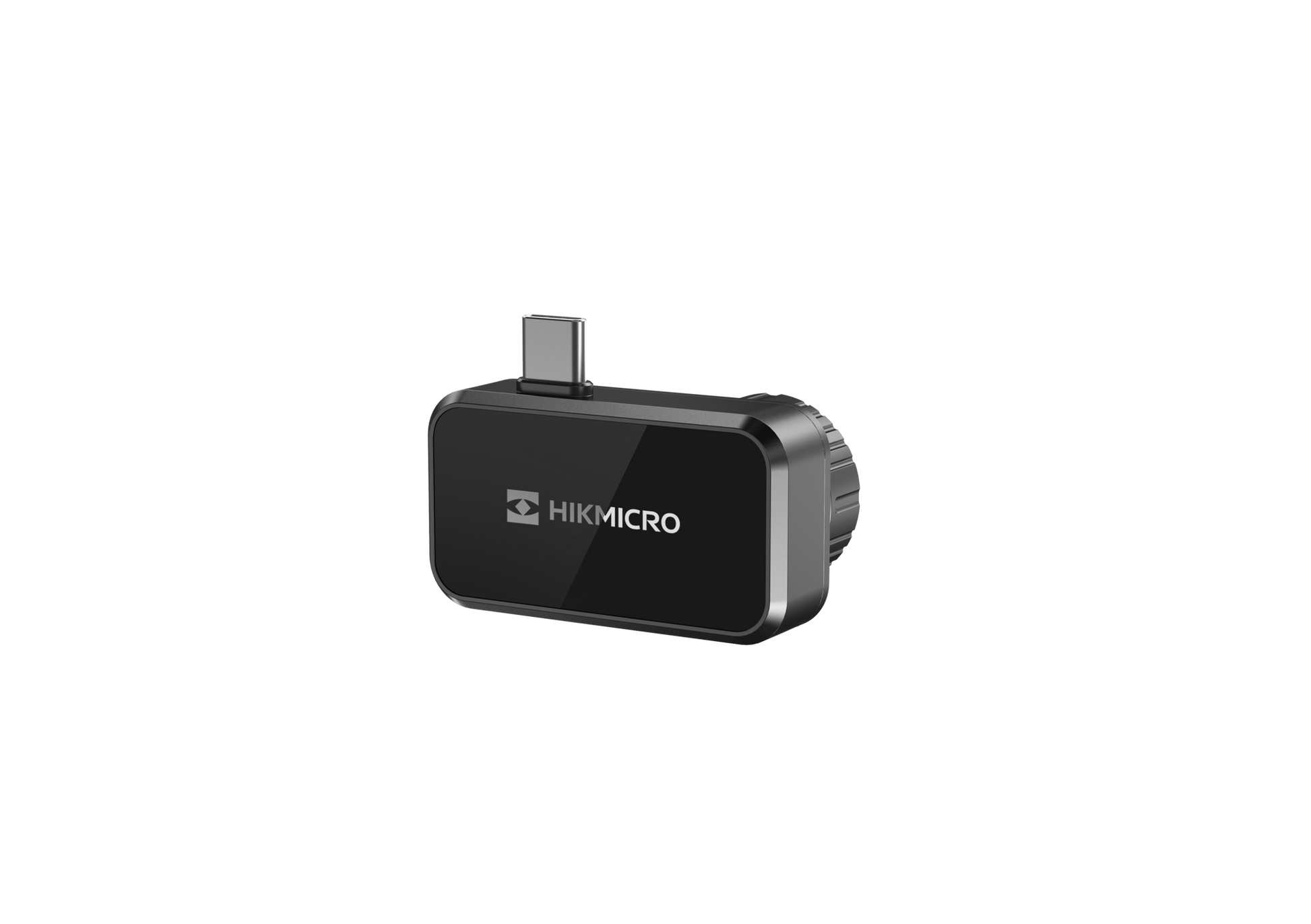

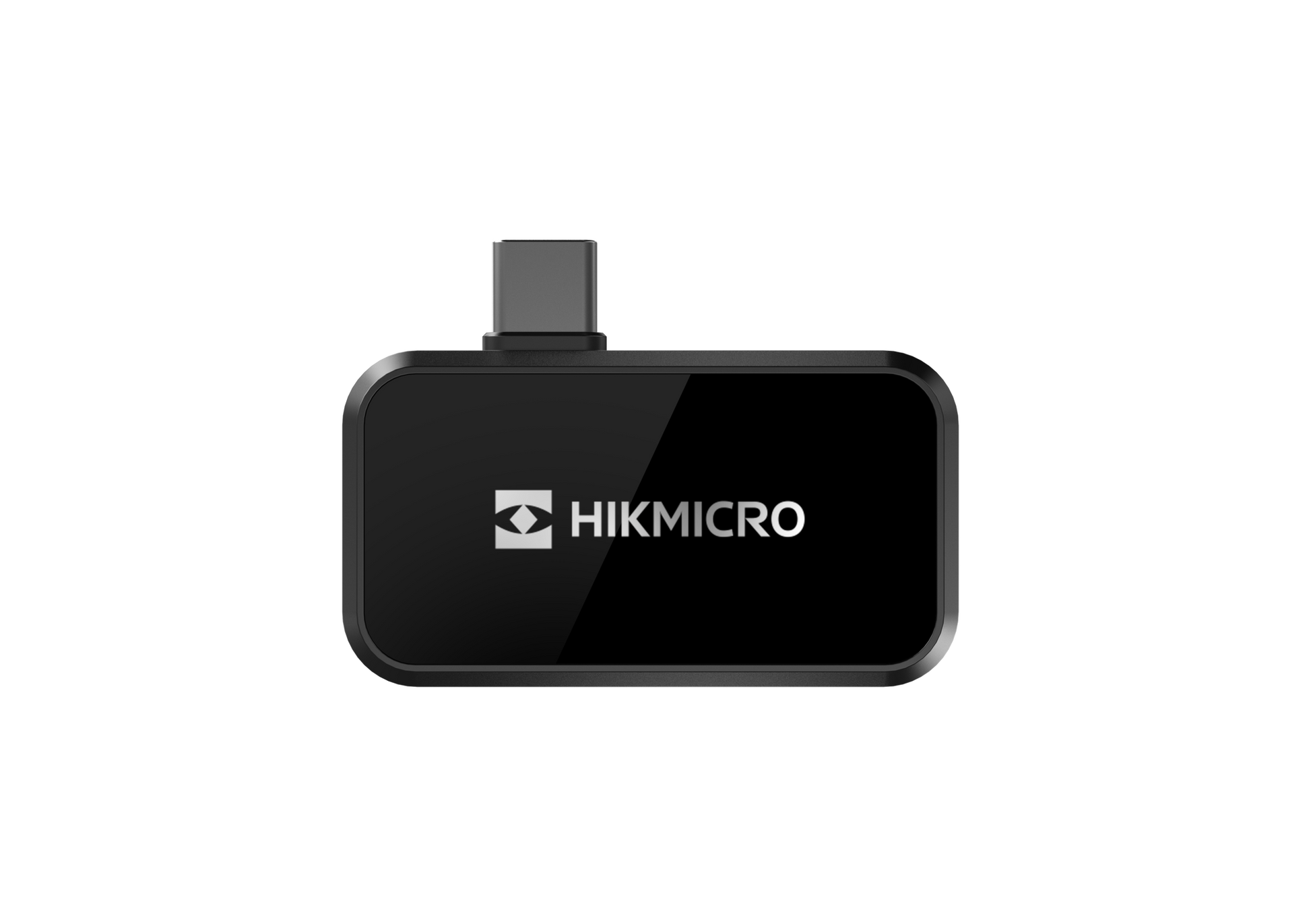

Das Mini3 ist ein kompaktes, hochauflösendes Wärmebildmodul, das für tragbare Geräte, Drohnen und Handanwendungen entwickelt wurde. Es vereint präzise Wärmemessung mit ultrakompaktem Design und ist somit ideal für mobile und eingebettete Lösungen geeignet.
Hauptbeschreibung

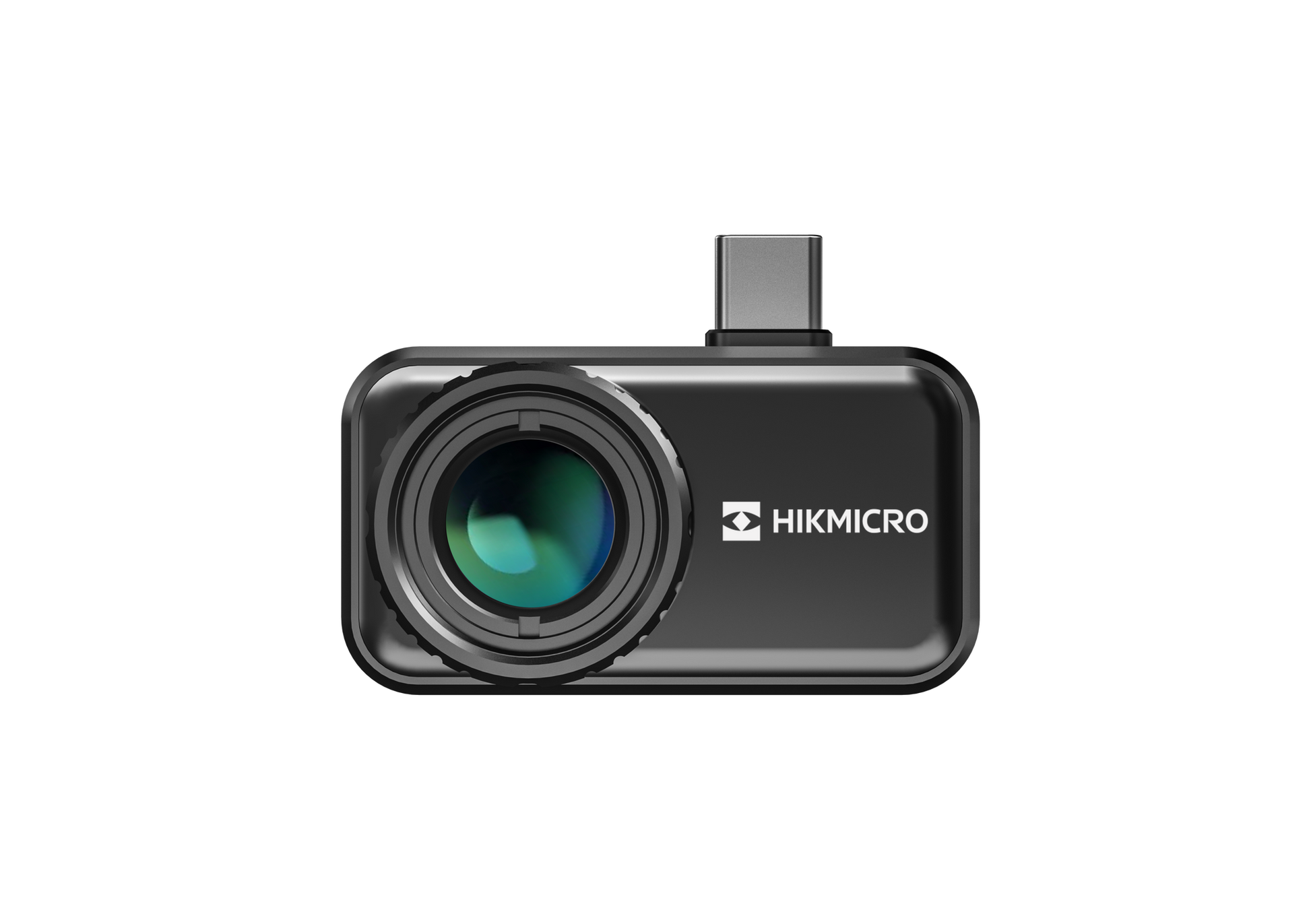

Die Mini3 bietet eine Infrarotauflösung von 384 × 288 Pixeln mit einem NETD ≤ 30 mK und liefert so scharfe und präzise Wärmebilder. Ihr 10-mm-Objektiv mit einer Lichtstärke von F1.0 bietet ein Sichtfeld von 26° × 19° mit einer Naheinstellgrenze von 0,3 m und ermöglicht durch manuelle Fokussierung ein präzises Anvisieren.
Das Modul unterstützt eine breite Palette an Farbpaletten , darunter Weißglühend, Schwarzglühend, Regenbogen, Eisenbogen, Sepia, Eisfeuer, Rotglühend, Grünglühend, Dunkelblau und Kombiniert. Benutzer können den Wärmebildmodus für eine detaillierte Wärmevisualisierung nutzen.
Die Temperaturmessung deckt den Bereich von -20 °C bis 650 °C (-4 °F bis 1202 °F) mit einer Genauigkeit von ±2 °C / ±2 % ab . Zu den Messwerkzeugen gehören ein zentraler Messpunkt, ein heißer Messpunkt, ein kalter Messpunkt sowie 3 benutzerdefinierte Messpunkte und 3 Rechtecke für eine flexible Analyse.
Das Mini3 ist auf geringen Stromverbrauch (550 mW) und einfache Integration ausgelegt und wiegt nur ≈45 g bei Abmessungen von 47,6 × 26 × 26,59 mm , was es zu einer äußerst portablen Wärmebildlösung macht.
Technische Highlights
-
IR-Auflösung: 384 × 288
-
NETD: ≤ 30 mK (bei 25°C, F#=1,0)
-
Bildfrequenz: 25 Hz / 50 Hz
-
Detektorabstand: 12 μm
-
Brennweite: 10 mm, F1.0, manueller Fokus
-
Sichtfeld: 26° × 19°
-
Temperaturbereich: -20 °C bis 650 °C (-4 °F bis 1202 °F)
-
Genauigkeit: ±2°C / ±2%
-
Messwerkzeuge: Mittelpunkt, Hotspot, Coldspot, 3 benutzerdefinierte Punkte, 3 Rechtecke
-
Farbpaletten: Weißglühend, Schwarzglühend, Regenbogen, Eisenbogen, Sepia, Farbe, Eisfeuer, Regen, Rotglühend, Grünglühend, Dunkelblau, Kombiniert
-
Bildmodi: Wärmebild
-
Leistungsaufnahme: 550 mW
-
Schnittstelle: USB-C
-
Schutzart: IP40
-
Falltest: 1 m (3,28 ft)
-
Betriebstemperatur: -10 °C bis 50 °C (14 °F bis 122 °F)
-
Lagertemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)
-
Gewicht: ≈45 g (0,099 lb)
-
Abmessungen: 47,6 × 26 × 26,59 mm (1,87 × 1,02 × 1,05 Zoll)
Schlussbemerkung
Das Mini3 ist ein ultrakompaktes, hochpräzises Wärmebildmodul, das für tragbare und eingebettete Anwendungen entwickelt wurde und präzise Temperaturmessung sowie vielseitige Farbdarstellung in einem leichten Gehäuse bietet.
